凸轮轴:定义，功能，结构，工作原理，详细类型，优点，应用[Notes & PDF]

第一个凸轮轴是由一位伊斯兰工程师描述的该1206年在一台自动升水机里。

就汽车而言，莫德斯莱是第一辆使用单顶式凸轮轴的汽车，这是由亚历山大·克雷格．这些也被用在1903年的Marr汽车上这是由密歇根。

本文将详细介绍其定义、功能、结构、工作原理、类型、优点、缺点和应用。最后，你可以轻松下载PDF版本。

凸轮轴的定义是什么?

凸轮轴是用于IC发动机的机械装置，用于在适当的时间执行进气门和排气门的开启和关闭动作．其基本功能是将旋转运动转化为直线运动。

正如我们所知在内燃机中，燃料应在正确的时间进入汽缸，废气也应在正确的时间离开汽缸，这是非常重要的。这个功能是在凸轮轴的帮助下完成的。凸轮轴可以独立运动，也可以由发动机曲轴运动。

凸轮轴的作用:

以下三个函数是:

它在吸气行程中促进进口阀门的打开。
第二个功能是在排气行程中打开排气阀。
最后,我t剩下的时间里两个阀门都是关闭的。

现在我们将详细地研究结构，

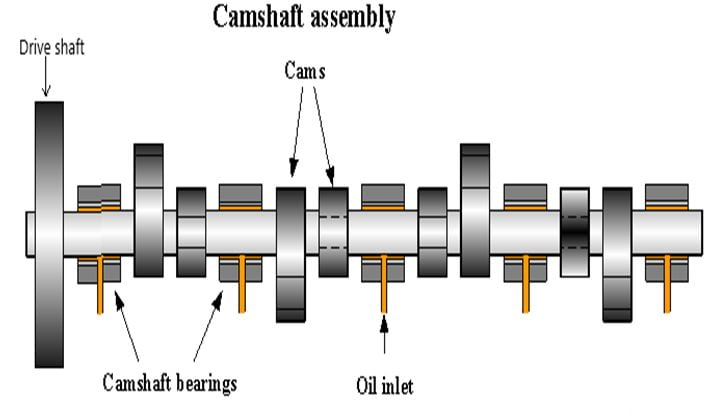

凸轮轴结构:

的主要零件涉及凸轮轴的构造是:

传动轴
轴
轴承
凸轮
叶
止推片
链轮和链轮
半圆键

我们将逐一详细研究。

传动轴:

这是凸轮轴的一部分，为整个总成提供运动，称为传动轴。传动轴或用皮带连接到曲轴上，或独立运行。在大多数情况下，它与曲轴连接。

轴:

支撑所有其他部件的支撑结构叫做轴。它的设计可以承受发动机运行时的高疲劳负荷。

轴承:

轴承是非常重要的元素，因为它将轴保持在正确的位置，也减少了凸轮轴运行期间的摩擦损失。它还提供了一个进油口，以便在凸轮轴上不断地换油。

凸轮:

凸轮是总成的主要部件。凸轮的设计使阀门一直处于关闭状态，并在适当的时刻推动阀门打开阀门。凸轮和从动件将在本文后面讨论。

叶:

叶瓣的主要工作是打开和关闭进气和排气阀门。叶瓣的速度取决于当前发动机的转速。

推力板:

正如你在图中看到的，推力板在右边，它是连接在凸轮和定时齿轮之间。止推板安装在前盖上，用于适当的末端发挥。

链轮:

它安装在内燃机凸轮轴的一端。这个链轮与正时带和曲轴链轮一起，负责维持凸轮轴和曲轴之间的正时。

凸轮轴工作:

在了解凸轮轴的工作原理之前，有必要先了解凸轮轴的工作原理2020年亚博论坛这也是汽车凸轮轴工作的原理。

工作原理：

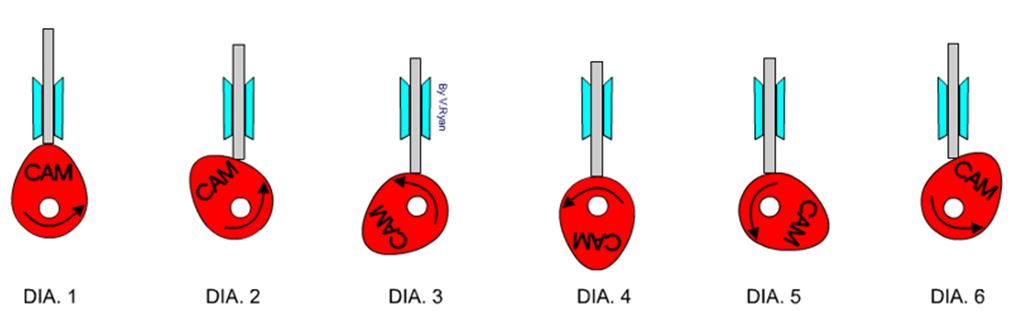

图中显示了凸轮和从动件的不同阶段。凸轮不是圆形的形状，因此当旋转时，它提升从动件向上和向下。在图一中，凸轮的峰值已将从动件提升到最充分。当凸轮旋转在一个逆时针方向从动件下降，然后再次开始上升后，凸轮已移动180度。

IC发动机中凸轮轴的工作

该图显示了内燃机凸轮轴的实际工作情况。图1中的阀门是关闭的。当凸轮由于驱动轮的旋转而旋转时，它将阀门推向弹簧，从而打开下一个图中的阀门。一旦操作(燃料入口或排气出口)完成，弹簧迫使阀门回到原来的关闭位置。

凸轮轴类型:

有两种凸轮轴：

单一开销和
双顶置凸轮轴。

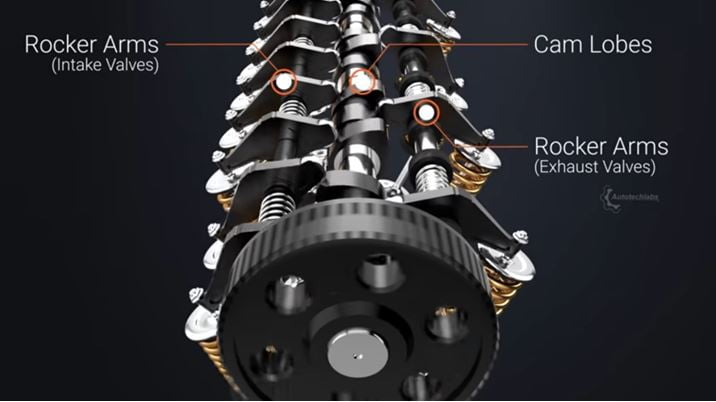

单顶置凸轮轴:

单顶置凸轮轴通常被称为SOHC。顾名思义，单架空只使用一个轴与多个凸轮来操作输入和排气阀。

在SOHC的情况下，需要使用摇臂来执行阀门的打开和关闭。

这是一种较早设计的凸轮轴。它在中转速时提供更好的扭矩。

简单的设计易于理解。当凸轮轴放在两个气缸之间时，有一个地方可以放置火花塞。

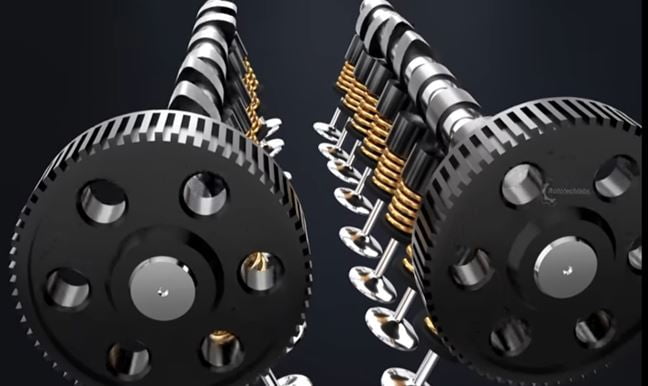

双顶置凸轮轴:

双顶置凸轮轴也通常被称为DOHC。这使用两个单独的轴与凸轮来操作排气和进口阀门。

一个摇臂是不需要在一个双重头顶。这是一个单一开销的高级版本。

它有助于发动机获得高转速。双开销的设计是复杂的。在DOHC中定位火花塞并不困难。

单顶置凸轮轴与双顶置凸轮轴比较:

双开销比单开销的优点开销Camshaft:

DOHC的阀门数量是SOHC的两倍，这导致了更好的性能，并导致气流增加和低噪音。
DHOC比SHOC能得到更好的配气正时。我们知道气门正时对发动机性能有严重的影响，因为在SOHC中只有一个凸轮轴操作两个气门，气门正时受到干扰。
在DOHC中火花塞的位置比在SOHC中更容易，因为凸轮轴可以放置在不同的角度，这允许空间定位火花塞在气缸顶部。
双开销的最佳性能要比单开销的性能好得多。

SOHC优于DOHC的优点：

单顶置凸轮轴比双顶置凸轮轴的主要优点之一是成本。SOHC的成本比DOHC低，维护成本也低。
双顶置凸轮轴由于涉及的零件较多，一旦出现故障，维修难度较大。
单顶置凸轮轴的重量也小于双顶置凸轮轴。较轻的重量总是可取的。
SOHC工况下的初始力矩大于DOHC工况下的初始力矩。

制造凸轮轴的材料:

说到凸轮轴的制造，主要使用两种材料，即钢铁．铁材料用于大批量生产，钢用于小批量生产和高质量凸轮轴。

凸轮轴用于高刚性，因此使用铸铁材料，因为它提供了很大的强度。一些其他材料也被添加到铸铁前铸造。

这是通过锻造或铸造工艺制造的，进一步，它是由车床加工的。

凸轮轴失效原因:

它是发动机的一个非常重要的部分。当它被损坏时，就会导致引擎故障。让我们看看什么可能是导致凸轮轴故障的原因:

凸轮轴凸轮损坏。
阀门弹簧压力不正确。
不适当的磨合。
吊杆磨损的问题是因为没有适当的润滑剂。等等。

凸轮轴与曲轴的区别:

凸轮轴	曲轴
它是用来关闭和打开发动机气门的正确时间。	曲轴是用来将活塞的往复或振荡运动转化为旋转运动的。
它安装在曲轴上，由同步带转动。	曲轴在活塞的帮助下旋转。
这是位于气缸盖的顶部。	它位于气缸盖的底部。
它可以用铁或钢两种金属制成。	曲轴由合金钢制成。

凸轮轴vs曲轴

凸轮轴的优点:

优点如下:

凸轮轴使燃油和废气分别适当流入和流出。
设计很简单。
它经久耐用，易于维护。
提供平稳的操作，即使在高速。
一个凸轮轴可以用于多个气缸。

凸轮轴的缺点:

缺点如下:

凸轮轴的过热问题很常见。
损坏的凸轮轴可能对发动机造成严重损坏。
i的成本t是昂贵的。

凸轮轴的应用:

凸轮轴主要应用在内燃机上。带齿轮的凸轮轴也用于操作油泵。它也用于任何需要将旋转运动转换为线性运动的地方。

参考:

结论:

我们已经详细地研究过了。让我知道在这个主题或任何其他主题上我还能帮到你什么?你可以看看我们的另一篇文章，我相信它可以提高你的知识。谢谢你的阅读。
