底盘框架:定义，类型，材料详细解释[注释& PDF]

在本文中，我们将详细研究底盘框架及其子主题，如定义，类型，底盘框架中使用的材料，以及本文的PDF，您可以在最后轻松下载。

每一个汽车发动机，无论是两轮、四轮还是十六轮，都由两个主要部件组成，即底盘和车身。

底盘和车架，我们一般使用的材料是碳钢;或者铝合金。这种材料重量轻，易于建造。

让我们先了解一下底盘，它的类型，然后我们将学习框架及其类型。

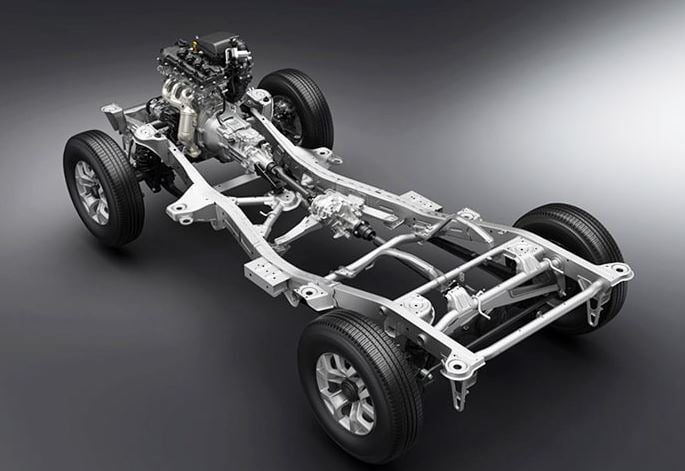

底盘的定义是什么?

底盘是一个法语单词，类似于任何汽车的主要结构。简单地说，底盘就是没有车身的汽车。它由汽车运转所需的所有部件组成。

机箱中的部件如下所示。

框架:在文章后面解释。
悬挂系统:为了车辆的平稳运行。
转向机构:引导车辆。
消声器:排气部件
蓄电池:提供电力
车轮:用于移动
制动系统:停车。
螺旋桨轴:用于动力传输。
发动机:动力转换装置。
离合器而且齿轮箱:用来控制发动机的扭矩和转速。
散热器:发动机冷却部件。
燃料储存:用于储存燃料。

机箱类型:

几个机箱类型详细描述如下:

传统的底盘
非常规底盘
全前向底盘
Semi-forward底盘
汽车底盘
前底盘发动机
后机箱和
中心底盘．

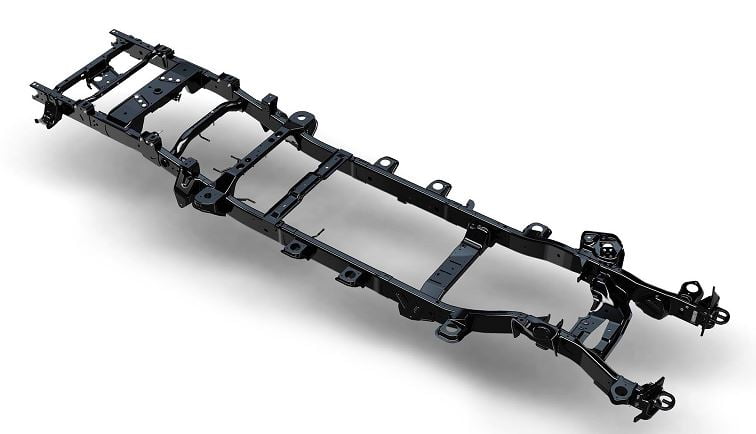

# 1。传统的底盘

传统的底盘也被称为非载重底盘。这通常连接到一个梯子框架。主体是单独制作的，然后安装在框架上。各种机构，如制动机构，悬挂系统，传动系统安装在上面。常规底盘常用于大型车辆和重型suv。

常规底盘优点:

刚性结构
具有较高的承载能力
简单的设计

传统机箱的缺点

更多的振动
这辆车的操控性不是很好

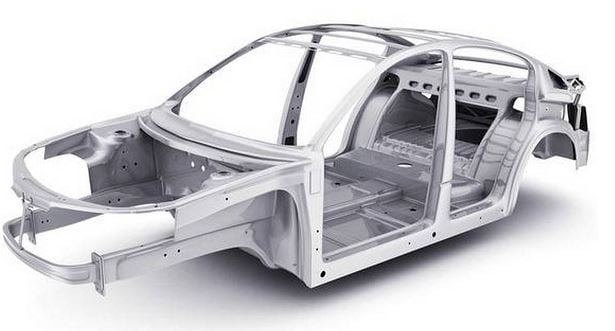

# 2。非常规底盘

N传统也有时被称为无框底盘或一体底盘。从图中我们可以看到，没有梯子框架，身体本身就是框架。这种类型的底盘支持所有的系统，如制动系统，悬挂系统，转向系统等，这样的底盘是用在现代汽车轻量化，大多数掀背车在印度包含非常规的底盘。

非传统底盘的优点:

与传统底盘相比，更高的车身刚性。
更好的操控性和稳定性，
机箱在运行过程中噪音较小。

非传统机箱的缺点:

复杂的设计。
与传统底盘相比，安全性较差。
承载能力也较小。

注意:接下来的5种底盘类型是根据发动机位置进行分类的。

# 3。全向前底盘:

在全向前底盘中，发动机位于驾驶员舱外。驾驶员和前轮之间有相当的距离。这种驱动式底盘通常给后轴。这些底盘早前在印度的几辆卡车上使用过。

全向前底盘的优点:

更大的装载空间
大的道路承载能力
提供公平的车辆平衡

全向前底盘的缺点:

一旦发生事故，发动机就会损坏。
司机的道路能见度降低。

# 4。半前式底盘:

半前式底盘是指发动机的一半位于驾驶室内，另一半位于驾驶室外的底盘。这种底盘通常有后轮驱动。这种类型的底盘在印度很常见。使用这种底盘的卡车通常被称为“tempo”。这样的结构是理想的车辆，以容纳更多的人在机舱。

半向前底盘的优点:

司机的道路能见度更好。
机舱内容纳个人的空间更大。

半向前底盘的缺点:

装载货物的空间减少

# 5。汽车底盘:

我们知道公交车的车头是平的。这意味着发动机位于驾驶室内。发动机的任何部分都不位于机舱外。这些类型的引擎非常适合携带更多的人。驾驶座就在公共汽车前轮的上方。巴士底盘可以有后轮驱动或前轮驱动，这取决于需求。

客车底盘优点:

司机可以看到整条路。
可以搭载更多的乘客。
更稳定的车辆。

客车底盘的缺点:

如果发生事故，对司机来说非常危险。

# 6。发动机(前底盘):

它可能听起来类似于全前底盘，但主要的区别是，在前底盘的发动机中，驾驶员座位位于发动机的后面。这些发动机通常是前轮驱动，因此不需要长传动轴。这种底盘可以用在大型suv上。

优点:

适合携带更多货物。
司机安全更重要。

缺点:

道路的能见度很低。

# 7。后底盘发动机:

在这种类型的底盘中，发动机安装在底盘的后侧。动力是给后轮，然而，有一定的缺点，发动机在后面的底盘列出如下。

后底盘发动机的优点:

短传动轴。
更多的空间。
司机视野很好。

后底盘发动机的缺点:

可怜的转向。
发动机冷却问题。
重心偏移，加速度差。
需要一个昂贵的悬挂系统。

# 8。中底盘发动机:

顾名思义，在这种类型的底盘中，发动机位于底盘的中心。这提供了一个宽阔的地面面积，以确保乘客空间或更多的货物空间。这些类型的底盘用于皇家老虎文字大师巴士。

中底盘发动机的优点:

司机的清晰视野。
良好的动力传输。
占地面积大。

中底盘发动机的缺点:

发动机冷却有问题。

现在我们来学习框架，

什么是框架?

当我们谈论底盘和框架时，我们通常认为底盘和框架是同一件事。所以，底盘和框架是一回事吗?答案是否定的。

任何车辆的车架都是制造底盘的基础。或者我们可以说车架是底盘的主要结构部件。

注意:之前,在接下来的文章中，我们必须知道底盘和框架之间的确切区别

底盘	框架
由除车身外的大部分部件组成的车辆骨架称为底盘。	车架是底盘的结构元件，底盘是建立在其上的。
它由制动系统、悬挂系统等部件组成。	底盘的所有部件都安装在车架上。
它被设计成即使没有车身也能移动车辆	车架的设计目的是为整个车辆提供一个刚性的基础和支撑。

框架功能:

车架的主要作用是支撑底盘及其部件。
确保机壳所有工作部件的正确定位。
为整个车辆提供刚性基础。
车架的另一个重要功能是对抗作用在车辆上的静态和动态载荷。

力:作用在车架上的力:

当车辆静止或运动时，不同的力作用在车辆上。为了车辆的平稳和高效运行，需要抵消这些力。

作用在车架上的力如下所示。

垂直弯曲:由于垂直载荷作用在汽车上的力称为垂直弯曲。这个力适应身体的重量和坐在车内的乘客。

纵扭:如图所示，当一个车轮抬起，其他车轮接地时，纵向扭转作用于车辆。这往往会扭曲框架;这就导致了扭转效应。

横向弯曲:横向弯曲的框架发生时，车辆正在采取一个转弯或我们可以说在转弯。如图所示，作用在框架上的离心力倾向于使框架横向弯曲。

前后装货:当车辆突然加速或突然刹车时，力开始作用在车辆的框架上。制动时，力作用在车架的前侧，加速时，力作用在车架的后侧。

影响负荷:当车辆撞到一个坚固的结构，它会导致框架倒塌，或失去形状。这些类型的突然载荷被称为冲击载荷。这也意味着车辆遇到了事故。

重载:超载是一种垂直载荷，这是由于车辆上的超重。

框架类型：

有汽车用的三种基本车架。

传统的框架
积分坐标系和
半积分法。

# 1。传统的框架:

这种类型的框架是最古老的，但仍在使用。该框架是连接到底盘的帮助弹簧。这些框架有两个长成员和5到6个交叉成员，使用各种紧固件连接在一起。

传统框架也被称为非承载框架，因为负载被转移到悬挂系统。这些框架也支持发动机，动力系统和车身。

当我们观察传统框架的设计时，我们可以看到它们的后端很宽，前端很窄。这是因为狭窄的前端提供了更好的转向车辆。传统车架广泛应用于卡车。

传统框架的优点

承载能力高。
简单的设计。
便于拆卸框架。

传统框架的缺点

传统镜框很重
由于使用的紧固件，它们往往会振动。

# 2。整体框架:

积分坐标系意味着没有坐标系。或者我们可以说，物体本身执行一个框架的功能。这些也被称为无框架，无底盘，或单体单元。

所有重要的系统都依附于身体本身。这意味着不需要任何组装工作。如今，这些类型的框架在小型车辆中非常常见。

积分框架的优点

轻量级的。
最小的成本。
紧凑的设计。

积分坐标系的缺点

复杂的结构。
修理车架很困难。

# 3。Semi-integral帧:

在半积分坐标系中，所述半体由坐标系构成，所述另一半由所述无框单元构成。发动机、变速箱和较重的部件由机架侧支撑。

然后用螺栓将有框架的一侧连接到无框架单元上。在一些车辆中，车架安装在前面，而在一些车辆中，它安装在后面。这些结构在欧美一些国家很常见。

半积分框架的优点

如果车辆遇到事故，损坏的部分可以很容易地拆卸和更换。

半积分框架的缺点

修理这些框架是很困难的。

内部资源:

参考资料[外部连结]:

所以在这里我们终于研究了所有的底盘和框架的细节。我希望你已经理解了这个话题。如果是，请与你的朋友和家人分享。请告诉我有什么我可以帮助你的话题。到那时谢谢你来看我。再见
