离合器:定义，部件或结构，类型，工作原理，功能，优点，应用[注释和PDF]

在本文中，我们将研究离合器的定义、部件结构、工作原理、功能、优缺点及应用在细节。

注:在文章的最后，你可以很容易地下载整个PDF格式的文档。

我们先从定义开始，

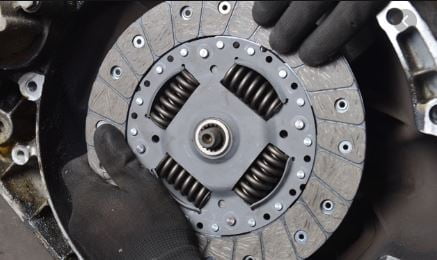

离合器定义是什么?

离合器是一种机械装置，接合和分离动力传动轴，特别是从主动轴到从动轴。当我们必须在传动系统中更换齿轮时，我们必须使用离合器。

当离合器工作时，动力将通过传动系统从发动机流向车轮，车辆将移动。当它脱离时，动力不会传递到车轮，车辆在发动机仍在运行时停止。当车辆移动时，它保持啮合。

这也有助于采取渐进的负载，这样就不会有影响。当它正确操作时，它将防止颠簸运动或车辆的颠簸。当我们想启动引擎时，它是脱离的。

离合器在有两个旋转轴的设备中很有用，一个将作为驱动器，另一个是从动轴。其中一个轴通常由电机或皮带轮驱动，另一个轴驱动另一个设备。

例如，在钻机中，一个轴由电机驱动，另一个轴驱动钻夹头。它将两个轴连接起来，这样它们就可以锁在一起，以相同的速度旋转，也可以根据我们的需要以不同的速度旋转。

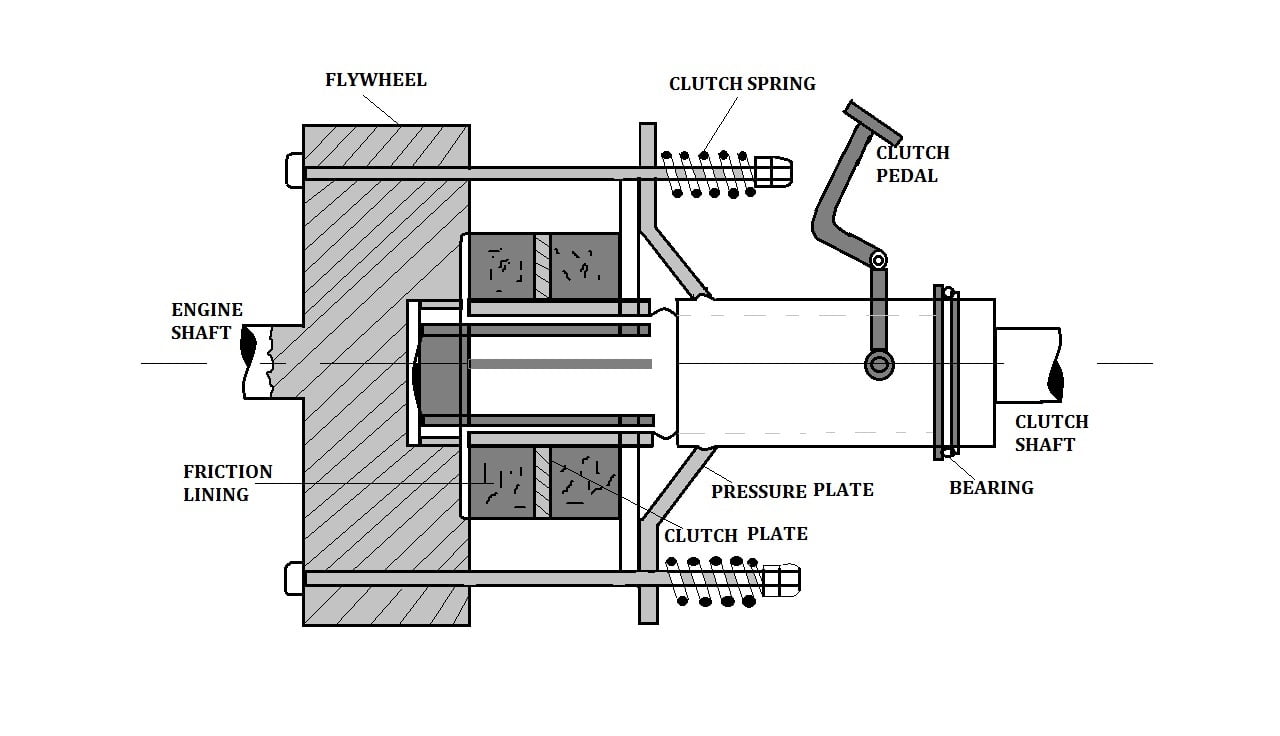

离合器结构或主要部件:

• 飞轮
• 摩擦片
• 压盘
• 春天
• 释放杠杆
• 离合器释放轴承而且
• 链接

1.飞轮:

飞轮用于在有多余能量时储存能量，并在我们需要时将其交还给系统。它安装在曲轴只要引擎还在运转，它就会继续运转。飞轮包含一个摩擦表面，也称为摩擦盘，它是螺栓连接到飞轮的外侧。

2.摩擦盘:

从动轴上安装有单个或多个内衬有高摩擦系数摩擦材料的圆盘。摩擦为改变驱动轴和从动轴的方向提供了必要的能力。它们也由金属板粘合而成。

3.压盘:

其目的是作为连接发动机和齿轮箱它主要将从发动机获得的扭矩传递到变速箱。另一个摩擦盘用螺栓固定在压力板上。压板安装在花键轮毂上。

4.弹簧和释放杠杆:

所使用的弹簧是膜片弹簧。弹簧的作用是借助杠杆实现的。当离合器脱离时，释放杆将释放弹簧上的力。

5.离合器释放轴承:

将离合器连杆的运动传递给压板通常是一个球或滚子型轴承和自定心，以补偿对准中的变化。

6.离合器连接:

离合器连杆机构使用杠杆和杆将运动从踏板转移到叉子，当踏板被压下时，推杆将推动钟曲柄，并扭转踏板的前进运动。钟形曲柄连接到释放杆上。

释放杆转移钟曲柄运动到叉。它还提供了如何调整离合器发生。

离合器类型:

以下是不同类型的离合器:

• 积极和花键离合器
• 摩擦离合器
• 单片离合器
• 多片离合器
• 锥形离合器
• 离心式离合器
• 液压离合器
• 电磁离合器
• Hysteresis-powered离合器
• 半离心式离合器
• 膜片式离合器
• 真空离合器和
• 随心所欲离合器

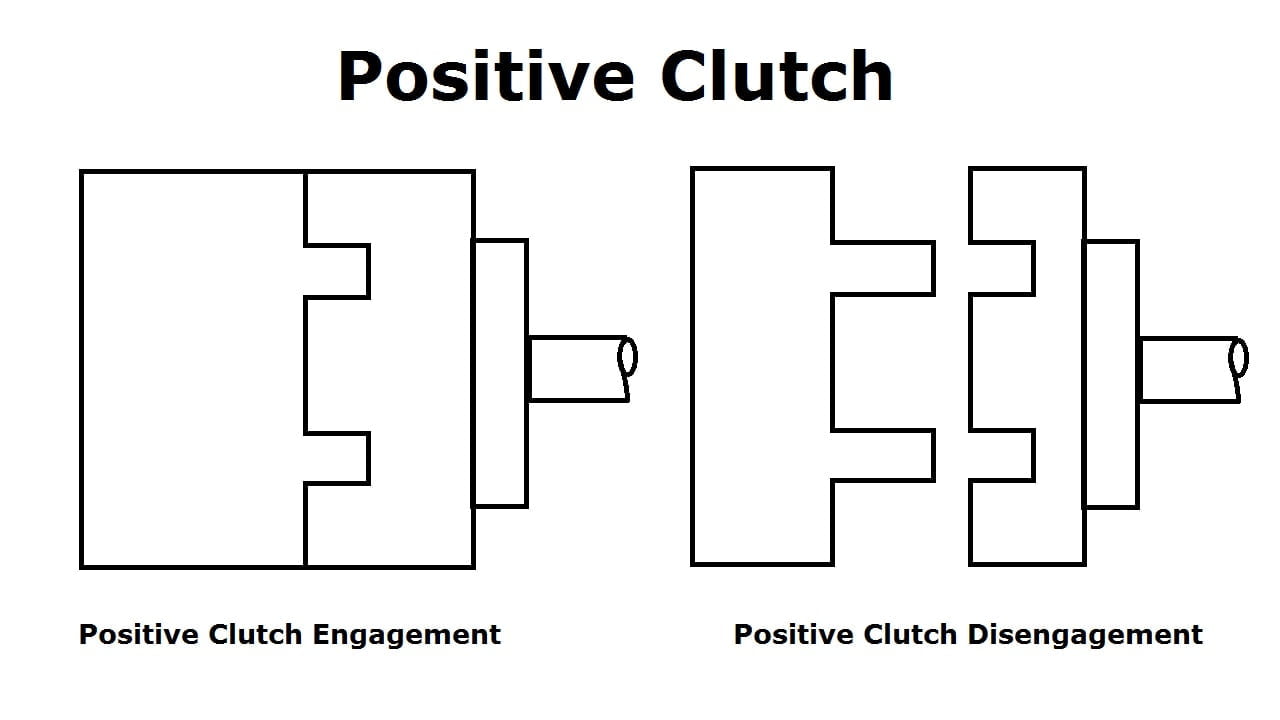

# 1。正面或样条或狗式离合器:

在这种方法中，凹槽被切入驱动部件或被驱动部件，并且在驱动部件和被驱动部件中都有专门设计的部件。

当驾驶员松开离合器踏板时，这些特殊的部件将插入凹槽，当驾驶员踩下离合器踏板时，驱动轴和从动轴开始一起旋转，这些部件从凹槽中出来，发动机轴在没有从动轴的情况下旋转。

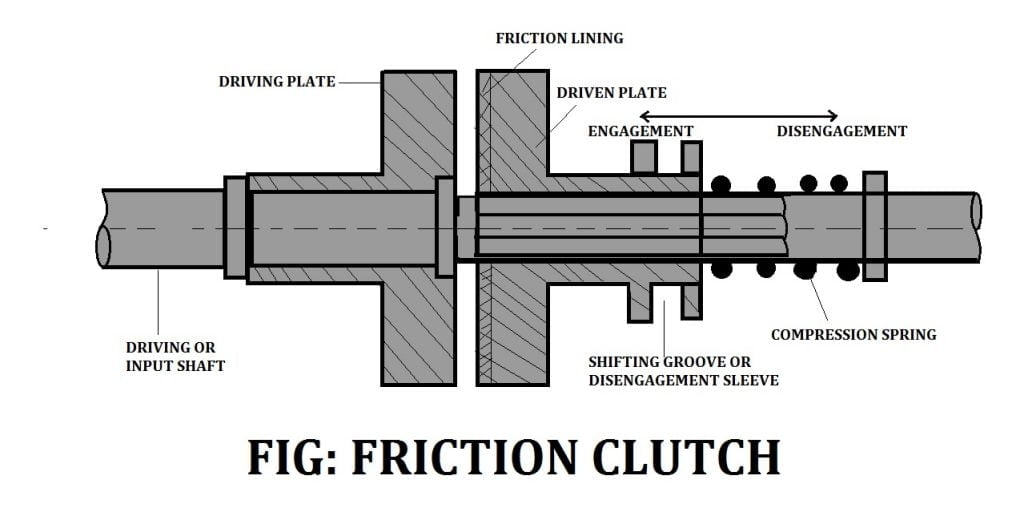

# 2。摩擦离合器:

摩擦离合器是另一种最重要的类型。当需要时，它用来将一个轴的旋转运动传递给另一个轴。这两个轴的轴是重合的。

当接合时，表面可以被牢固地压在一起，离合器倾向于作为单个单元旋转。

# 3。单片离合器:

盘式离合器由连接在轮毂上的离合器片组成，轮毂上切割有样条，并且可以自由地在从动轴上切割的样条上滑动，轴向意味着与轴平行。

该板由金属制成，一般为钢，两侧各有一圈摩擦衬垫，摩擦系数大。发动机轴支撑一个飞轮。

当离合器接合时，一个弹簧加载的压力板将离合器板牢牢地压在飞轮上。在脱离位置，弹簧压盖附在飞轮上。

这样，飞轮和压板都随着传动轴转动。离合器踏板的运动是压板通过推力轴承的运动。

由释放杠杆和离合器片上的摩擦衬里拉动的压力板与压力板或飞轮没有接触。飞轮旋转不驱动板，因此，从动轴。

当我们把脚从踏板上压下来时，推力轴承上的压力就被释放了。因此，弹簧可以自由地移动压力板，使其与离合器板接触。

板滑动在花键轮毂和被夹在压力板和飞轮之间。摩擦板上的衬里和飞轮在一边，压力板在另一边导致离合器和从动轴旋转。

如果驱动轴上的抗转矩大于离合器上的转矩，就会发生离合器打滑。

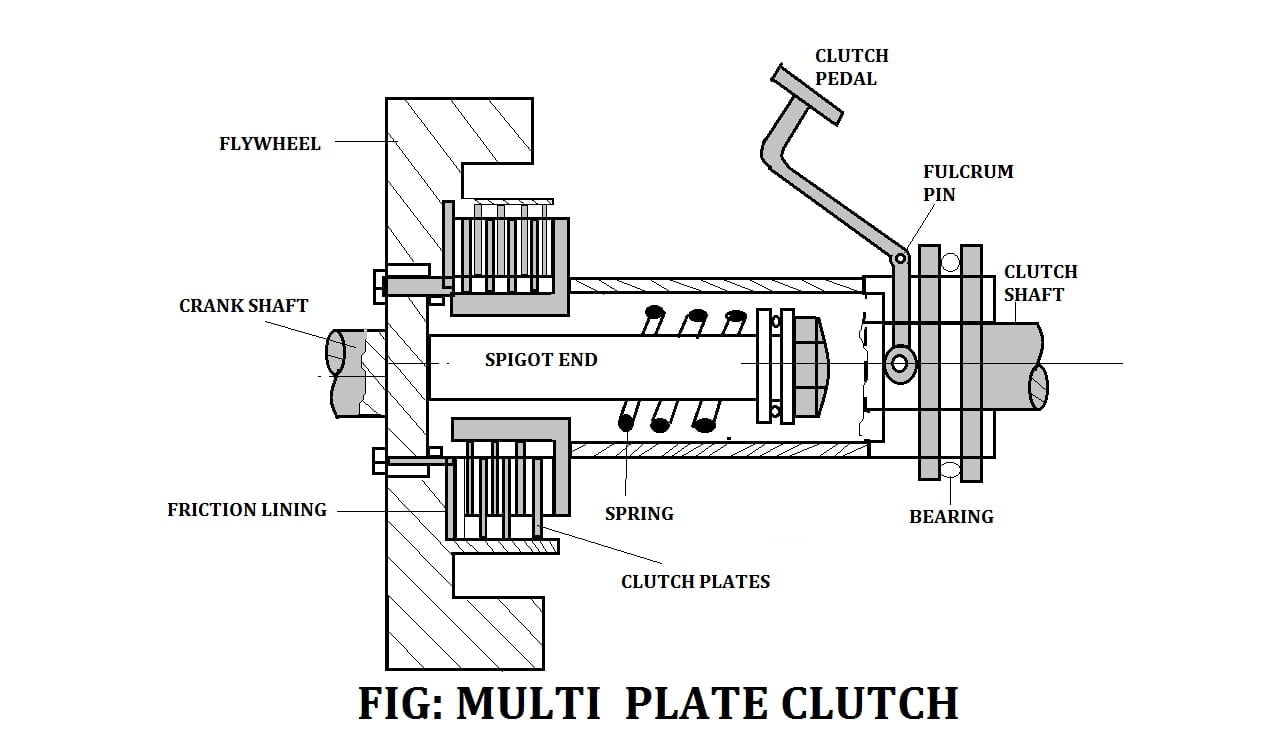

# 4。多片离合器:

在多板中，增加了摩擦衬里和金属板的数量，从而增加了离合器传递扭矩的能力。

摩擦环在外边界上有花键，并与飞轮上相应的花键接合。它们可以自由地轴向滑动。因此，摩擦材料与飞轮和发动机轴一起旋转。摩擦环的数量取决于要传递的扭矩。

从动轴还在花键上支撑圆盘，花键与从动轴一起旋转，如果去掉附加在踏板上的力，花键可以沿轴向滑动。

如果n是驱动部件和被驱动部件上的板的总数，那么活动表面的数量将是n-1，因为1个表面是公共的。

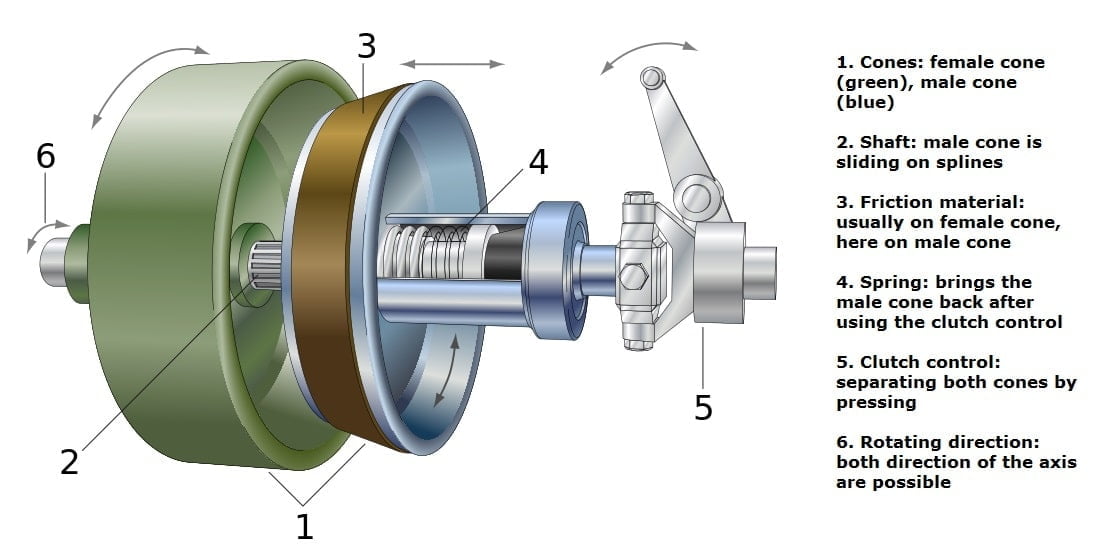

# 5。锥形离合器:

接触面呈锥状。在啮合状态下，由于弹簧压力的作用，两个锥体的摩擦面完全接触，并始终保持接触。当离合器合上时。

若F为轴向力，Fn为法向力，£为离合器的半锥角，则对于均匀磨损理论的圆锥领。

锥体离合器的主要缺点是，如果锥体的角度小于200，男性锥体倾向于坚持女性锥体，它变得难以脱离离合器。

圆锥离合器用于低速应用，也用于ix发动机和汽车。

它也用于非常专业的变速箱在赛车，拉力赛，或在极端越野车辆。锥形离合器用于汽艇。

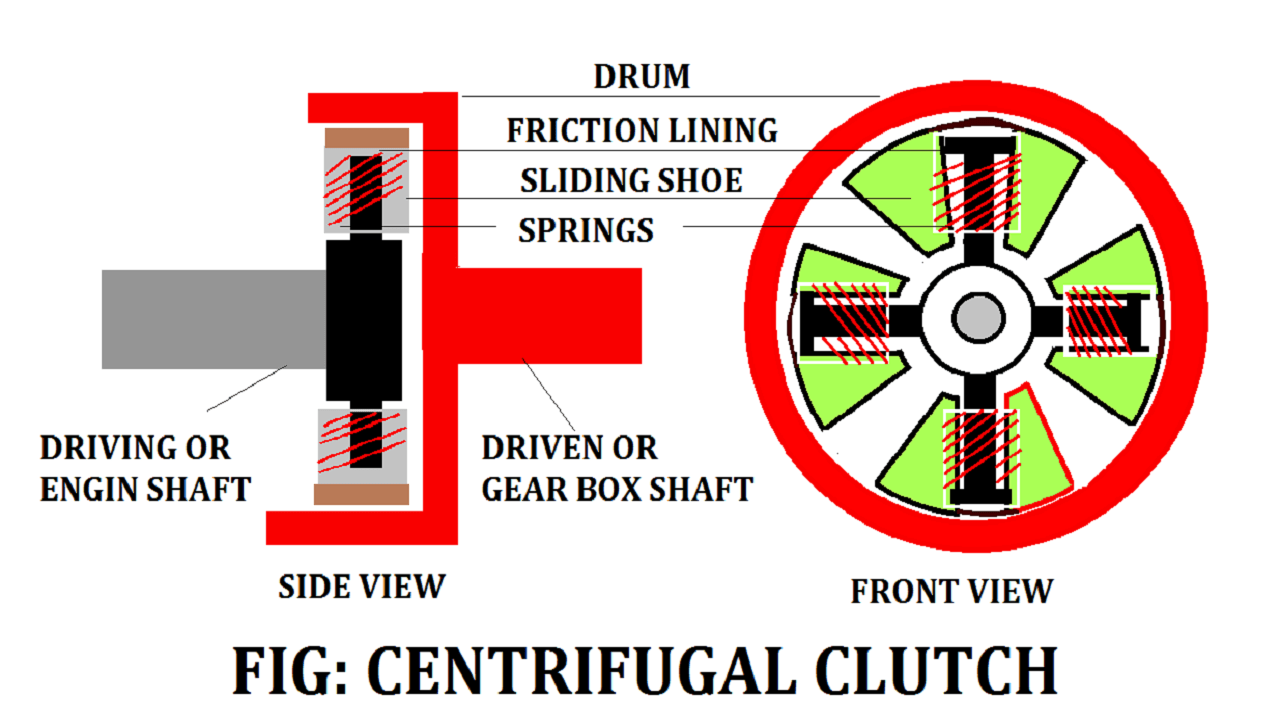

# 6。离心式离合器:

离心式离合器在汽车和机械上的应用越来越广泛。它有一个驱动部件，由四个滑动块和滑动块组成，滑动块的位置通过平弹簧保持。

随着轴的速度增加，鞋面上的离心力也会增加。

当离心力大于弹簧的阻力时，鞋就会向前移动，压迫轮辋内侧，从而将扭矩传递到轮辋上。

当电机得到足够的速度以低效率的方式承担负载时，唯一的离合器被啮合。鞋子的外表面内衬有一些摩擦材料。

在输入轴上，有大型延伸弹簧，连接到离合器鞋。当驱动旋转足够快时，弹簧伸展使鞋子与摩擦面接合。

当发动机轴达到一定的RPM(每分钟转数)时，离合器启动，几乎像它将逐渐增加一样工作，随着负载的增加，RPM下降，从而脱离离合器，让RPM再次上升，并重新接合离合器。

这会产生相当多的废热，但在广泛的速度范围内，它比直接驱动在许多应用中更有用，如轻便摩托车和卡丁车等。较弱的弹簧或较重的鞋子会使离合器以较低的转速接合，而较强的弹簧或较轻的鞋子会使离合器以较高的转速接合

优点:

• 离心式的维护较少。
• 不贵。
• 因为是自动的，所以不需要离合器踏板。
• 它有助于防止发动机停止运转。

缺点:

• 由于滑动和摩擦，就会失去动力。
• 它会传递大量的能量。
• 它会导致过热问题。
• 它的接合和脱离取决于传动轴的速度。

# 7。液压离合器:

这种类型的离合器使用流体意味着使用液压来传递扭矩。根据他们的设计，这种离合器被细分为两种类型:-

流体耦合:

它是一种液压装置，可以在半自动或全自动模式下进行离合器。在这种类型的离合器中，驱动元件和从动元件之间没有机械连接。

泵叶轮密封在驱动部件上，发动机涡轮转轮螺栓安装在从动部件(齿轮箱)上。上述两个单元都封闭在一个充满液体的壳体内。这种液体将作为从叶轮传递到涡轮的扭矩。驱动件将开始旋转，然后叶轮旋转，然后受液体向外方向的离心作用。

然后，液体进入水轮机转轮，对转轮施加一个力，然后回流到泵叶轮，这样就完成了循环。

因此，液力偶合器不适用于目前使用的普通变速箱，将与自动、半自动变速箱配套使用。

液力变矩器:

液力变矩器的原理与电力变压器的原理相同。

液力变矩器的主要作用是使驱动件与从动件接合，增加从动件的转矩。这些部件都封闭在一个充满液压液的壳体内，叶轮随着被驱动部件旋转，并通过离心作用将液体向外旋转。

叶轮和涡轮之间的转矩差取决于这些固定的导叶。液力变矩器起着离合器和自动变速箱的作用。

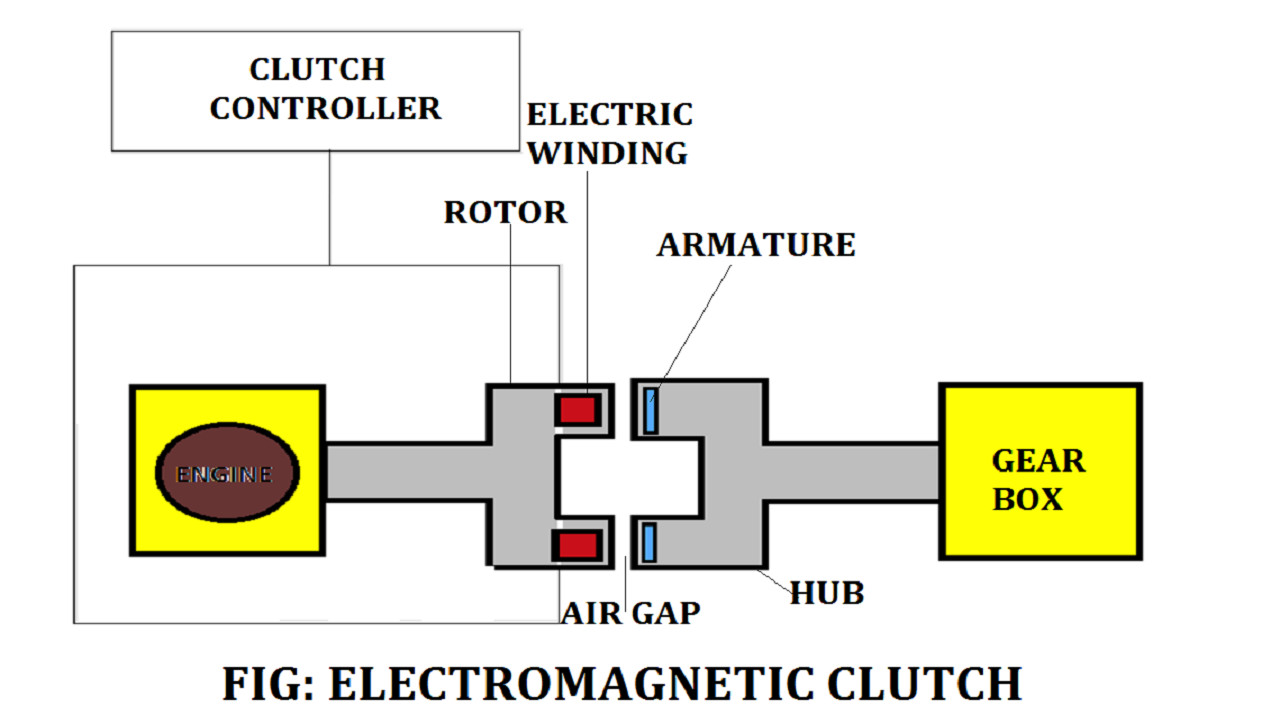

# 8。电磁离合器:

在电磁离合器中，利用电磁力对一个压力板施加压力，使离合器接合。在这种类型中，驱动板连接到电线圈上。

当电被提供给这些线圈，然后板作为磁铁工作，它吸引另一个板。因此，当电力供应和离合器处于啮合位置时，两块板就会连接起来。当驾驶员切断电源时，这种吸引力消失，离合器处于脱离位置。

它们不应该用于速度超过50转/分的高速，否则在试图接合离合器时，离合器齿会发生损坏。

工作原理:当电流流过离合器线圈，线圈成为一个电磁铁，并产生磁通量线。然后，磁通量通过磁场和转子之间的小间隙传递。

离合器的转子部分被磁化并建立一个磁环，将电枢齿吸引到转子齿上。

当电流从离合器场移除，电枢是自由转动与轴弹簧保持电枢远离转子表面时，电力被释放，创造一个小的气隙，并提供完全脱离从输入到输出。

# 9。Hysteresis-Powered离合器:

电滞单元具有极高的扭矩范围。由于这些单元可以控制，它们非常适合需要变化扭矩的测试应用。扭矩是一个阻力最小的，为任何电磁应用提供了一个可用的扭矩范围。

由于所有扭矩都是通过磁力传递的，因此没有接触，因此任何扭矩传递组件都不会发生磨损，寿命极长。

当电流被施加时，它会产生磁通，这个磁通进入磁场的转子部分。

磁滞盘物理地穿过转子而不接触转子。这些磁盘有能力成为磁化取决于通量的强度，这意味着转子旋转，转子和磁滞盘之间的磁阻力发生导致旋转。

当电流从离合器中移除时，电枢可以自由转动，并且没有相对力在任何成员之间传递。因此，唯一的扭矩看到的输入和输出是轴承阻力。

这里是离合器的工作原理，当直流电压应用到电磁铁线圈，磁场就会产生。

磁路通过离合器转子和电枢。力大到足以使平弹簧偏转，电枢被拉过一个小的气隙进入转子表面。

转子之间的摩擦。当电力从线圈中移除时，平弹簧返回。

# 10。半离心式离合器:

它被用于赛车发动机，大功率发动机的离合器分离需要可观的和令人厌倦的司机的努力。

动力部分由离合器弹簧传递，并由系统中提供的额外重量的离心作用保持。

11.膜片式离合器:

在这种类型中，使用弹簧代替线圈/螺旋弹簧。这种类型的离合器不需要任何释放杠杆，因为弹簧本身就是一系列的杠杆。

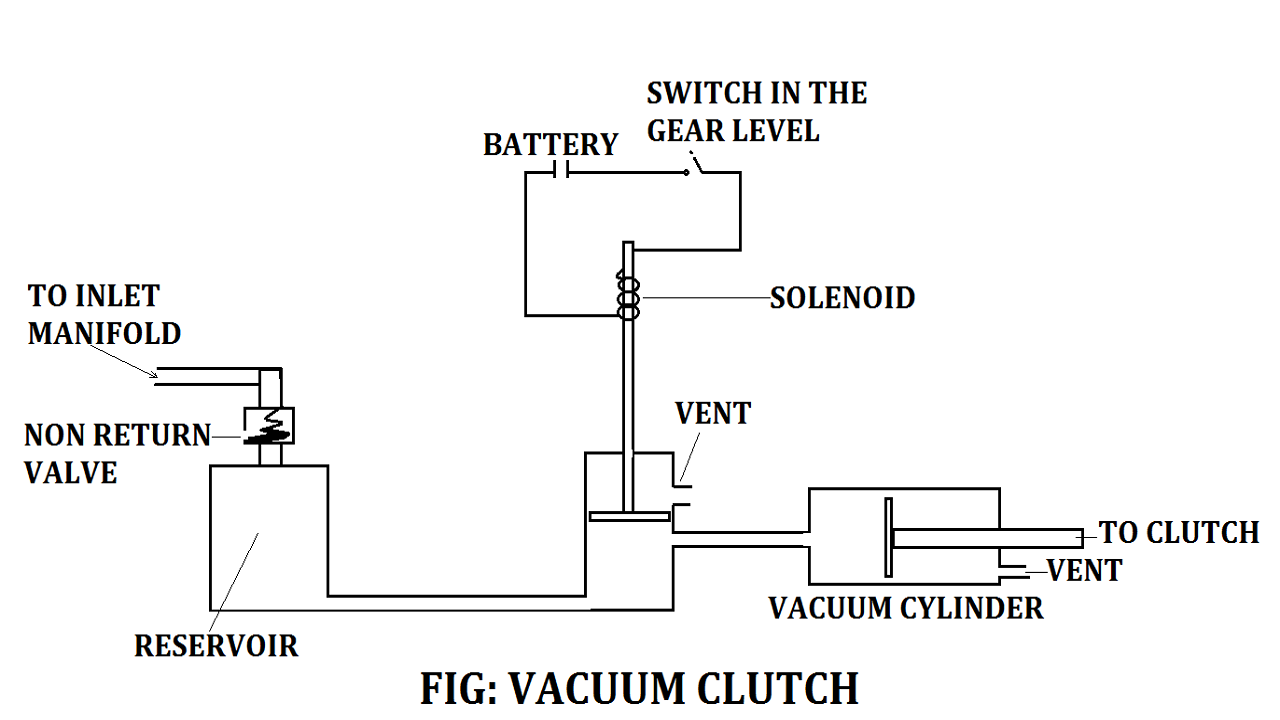

12.真空离合器:

吸气冲程中产生的真空。这是由一个真空储罐是连接到发动机进气歧管通过一个止回阀。

储液器连接到电磁阀，电磁阀由电池和变速杆上的开关操作，控制阀连接到真空缸上，由活塞和柱塞组成，活塞和柱塞进一步连接到释放叉和释放轴承。

离合器工作原理:

离合器用于连接两个以不同速度移动的动轴。这使我们能够脱离发动机的动力，平稳地驾驶发动机。

当我们踩下踏板时，可移动的摩擦盘在轴上滑动。这是摩擦不接触飞轮的脱离状态，这意味着压力板施加的轴向载荷为0，因此功率/扭矩传递为0。

发动机仍在运转，但车辆不会移动。

当它被压制时，压力板反着弹簧的力向后移动，并且在飞轮和压力板之间的板变得自由。

因此，飞轮保持旋转，只要发动机运行，轴速度慢慢降低，最后，它停止旋转。一旦踩下踏板，离合器就被称为松开。当我们完全放开踏板时，可移动的摩擦盘在轴上向前滑动。

这是一种啮合状态，在这种状态下，圆盘已经完全接触飞轮，这意味着压力板施加的轴向载荷是最大的，弹簧力和因此传递的功率是最大的。

板夹在压力板之间。由于飞轮板与压力板之间的摩擦，离合器板随着飞轮旋转。

当板块旋转时，轴也会旋转。轴与传动装置相连。这样发动机的动力就从曲轴传递到离合器轴。

• 一个摩擦板是螺栓飞轮&另一个是可移动的曲轴。
• 传递扭矩的大小取决于施加在摩擦上的轴向载荷的大小。
• 活动盘是花键上的曲轴&能够移动前后与踏板的帮助。
• 轴向载荷越大，传输的功率越小，轴向载荷越小，传输的功率越小，这也意味着如果负载为零，传输的功率将为零，当负载最大时，弹簧力传输的功率将最大。

• 负载由压力板施加，因为压力板连接到弹簧，可以是多个碟形弹簧或膜片弹簧。
• 我们需要离合器的主要原因是，即使车辆不动，它也能使发动机运行。
• 离合器有能力使驾驶员和换档。这一点很重要，因为在不松开离合器的情况下换档会对齿轮施加突然的负载和冲击，最终可能导致齿轮和传动系统故障。
• 获得平滑度，加速或减速&避免发动机停机。
• 它起着非常重要的作用，让你在汽车行驶时换挡

现在，当换档时，非常有必要打破从飞轮到变速箱的变速箱，以使齿轮的正确换挡发生。

如果不这样做，齿轮将被损坏，将需要更换一套新的变速箱。离合器的作用发生了。

当我们按下离合器，它将得到啮合，然后这意味着离合器打破与飞轮的接触，因此，没有驱动从发动机获得。在同步器的帮助下，变速箱可以很容易地换挡。一旦换挡完成，我们就释放杠杆。

在这一点上，离合器脱离即，离合器板得到接触飞轮再次。驱动再次被传送到变速箱。

当我们按下面板，然后压板被压，这是螺栓与飞轮，我们向离合器盖内施加力，然后盘片将向上移动，然后盘片从飞轮和离合器片之间分离。

clutch作动词时是指紧紧地抓住某物，它是一种将一个轴与另一个轴相连接的装置。

内燃机不会从0转/分开始，并具有一定的扭矩值，它们至少需要以怠速运行，并且当负载处于静止状态时，当转速从怠速增加时，将产生更多的扭矩，并且发动机怠速或更快时，离合器使旋转轴逐渐将速度转移到静止轴。

它把能量从一个元件传递到另一个元件，它是一个机械装置。在汽车里，发动机是原动力。

飞轮与发动机相连，离合器与变速器相连。驾驶员踩下离合踏板，这时离合板正在压飞轮。

飞轮运动传递给传动系统。当驾驶员按下离合器踏板时，离合器从飞轮脱离，因此即使发动机给飞轮旋转，它也不会传递到传动系统，这就是为什么驾驶员按下离合器踏板并更换档位。

离合器工作视频

离合器功能:

T以下功能包括:

• 它将动力从发动机传输到驱动机构。
• 顺利传播。
• 通过减少驱动器操作引起的振动，使操作安静。
• 保护传动系统不受发动机颠簸和振动的影响
• 发动机和由滑移作用产生的从动轴之间的速度差将被消除
• 在决定使用何种类型的离合器时，必须考虑的因素有:
  • 扭矩(法向力、摩擦类型、面数、面数)、转速(轻、紧凑、快、慢等)、可用空间(直径、高度)、操作频率(行程小、行程大、负载类型、啮合机构简单、冷却面积大)。

离合器应用或用途:

的简单的应用是连接和断开两个旋转轴，一个轴通常连接到电机，而另一个轴提供输出功率。例如，汽车工作，而通常涉及的运动是旋转，但也可以有线性离合器也是可能的。

离合器用于在变速箱中接合或脱离发动机。当离合器处于啮合位置时，发动机动力或发动机曲轴的旋转运动被传递到变速箱，然后传递到车轮。

当它脱离时，发动机的动力不达到变速箱，尽管发动机运行。它也被用来允许换挡或换档当车辆运行时，换挡时，离合器首先脱离，然后换挡，然后离合器接合，它必须脱离，以停止车辆，也在我们想让发动机闲置的时候，或者简单地说，空挡。

离合器优点:

离合器的优点有:

• 接触平稳，除非频繁启停操作，否则无发热。
• 一旦订婚，就不会有过失。
• 在某些情况下，它可以作为一种安全装置，因为当扭矩超过安全极限时，它就会脱离。
• 操作简单。
• 它们能传送部分能量。
• 频繁的接触和脱离是可能的。

离合器的缺点:

离合器有以下缺点:

• 离合器打滑会引起磨损。

内部资源:

---

• 单盘＆多片离合器
• 飞轮
• 凸轮轴
• 曲轴
• 开放式皮带驱动vs交叉皮带驱动
• 鼓式制动器vs盘式制动器
• 电子点火系统
• 润滑系统类型
• 磁点火系统
• 电池点火系统

参考资料[外部连结]:

---

• https://en.wikipedia.org/wiki/Clutch

---

因此，在这里我们最后详细学习了定义，部件或结构，类型，工作原理，功能，优点，缺点和应用。我希望你已经理解了这个话题。如果是，请与你的朋友和家人分享。
