在这篇文章中，我们将要学习阀门是什么？和什么是不同类型的阀门？在细节。

注意:您可以在文章末尾下载PDF文件。

让我们开始我们的主要话题，不再拖延，

Valve是什么?

阀门是控制和调节流体或引导流体流向的部件流体的流动通过各种关闭、打开或部分切断流体流动．

为了控制系统中流体的流量和压力，我们使用了阀门。

现在我们主要的话题是阀门的种类，

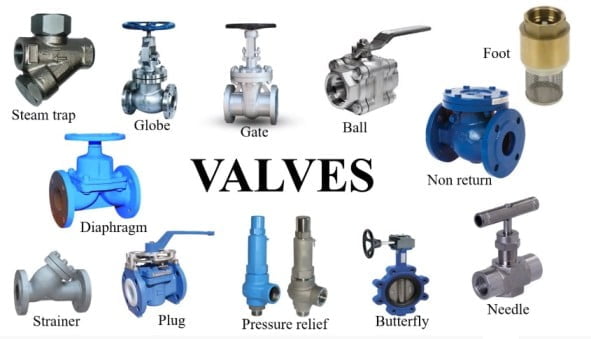

阀门有哪些不同类型?

有不同类型的阀门用于不同的操作：

闸阀
截止阀
止回阀
旋塞阀
球阀
蝶阀
针形阀
夹管阀
减压阀

# 1。闸阀:

闸阀是一种常规类型的阀门，用于任何工艺装置。这里流体的流动以直线运动方式控制。闸阀或处于全开位置，或处于全关位置。

闸阀用于几乎所有的流体服务，如空气，燃气，给水，润滑油，蒸汽，碳氢化合物，并且接近每一个系统。

它必须提供一个良好的关闭。它不会被用作调节阀或控制阀，因为当我们开始打开闸阀时，通道是缓慢打开的，同样缓慢关闭。

因此，在初始化的时候会产生很多振动和噪音，也会产生圆盘的磨损，这会导致圆盘损坏，增加泄漏的风险。

这就是为什么它不是在全开的位置就是在全闭的位置。

在闸阀中，有不同的类型，这些是:

实心楔形闸板
柔性楔形闸板
劈开楔形闸板或平行闸板
闸阀的OS和Y型闸阀或(上升阀杆)

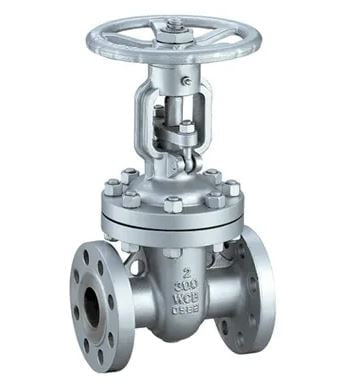

实心楔形闸阀:

实心楔盘型非常坚固，具有很好的简洁性，因此在工厂中应用非常普遍和广泛。实心楔形安装在任何位置都非常灵活。这适用于几乎所有液体。

它也可以用于湍流。这是最古老的设计之一，仍在许多地方使用。

这里的问题是，只要有热膨胀[材料热性能在这个登机口，被噎住的风险就会增加。

因此，实心楔形闸板不会补偿由于热膨胀或管道负载而导致的阀座对准变化。

这种圆盘设计是最能克服泄漏的。它也用于高温环境中，在高温环境中，实心楔受到热锁定。

热锁定是指由于金属膨胀，楔子停留在阀座之间的情况。这些闸阀通常用于压力-温度较低的应用场合。

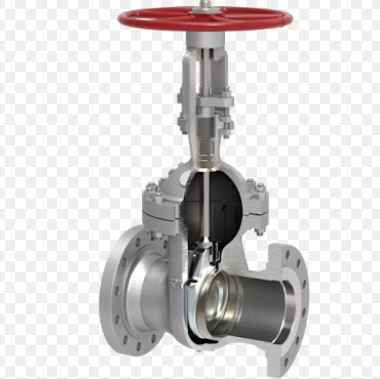

#1.2柔性楔形闸板:

在整个周长上有一个切口的整体实心圆盘被称为柔性楔形闸门。它的切割尺寸在形状、大小和深度上各不相同。为了简化实心楔形的问题，我们采用了灵活的楔形设计。

在这里，我们在它的圆盘中间切割外围设备，这给了这个圆盘灵活性，无论何时有任何热膨胀，一个灵活的楔形设计将管理。

问题是它不像实心楔子那样坚固，因为它有一个外围切口。

为了获得更大的灵活性，我们考虑在楔形周长上浇铸凹口或更宽更深的切口，但其缺点之一是强度受到影响。

因此，这种设计提供了更好的密封性和升级阀座对齐。它还可能提高热粘结的性能。

在蒸汽系统中，使用柔性闸阀。由于蒸汽管道的热膨胀，阀门有可能发生各种变形，从而导致热结合。

针对这一问题，我们采用了柔性浇口来克服热粘结问题。

而柔性闸板的缺点之一是它将流体收集在圆盘内，这可能会导致圆盘内的弱化而发生腐蚀。

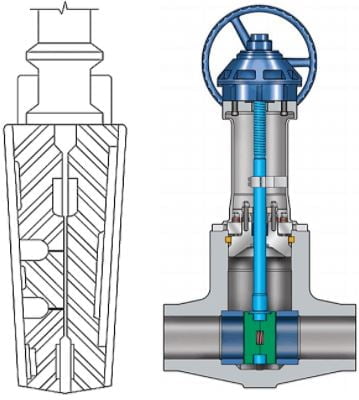

劈开楔形或平行阀瓣:

我们使用分体式碟形来解决固体圆盘楔形和柔性楔形闸板的问题。它由两个相互平行连接的圆盘组成。

通常它们是弹簧加载的，它总是卡在闸门本体的座位上，还有另一种类型的分流盘，它是平行的圆盘形状。

一个分割的楔形盘意味着它由两个坚实的部分，在一个特殊的机制的帮助下，这两个部分被限制在一起。

如果磁盘的一半不在定位，那么磁盘可以自由调节自己到阀座表面。它可能是楔形或平行盘型，其中平行盘采用弹簧加载，有助于与阀座接触，并提供双向密封。

劈劈式楔形阀也用于调节常温和高温下的非冷凝液体和气体。

热绑定已通过帮助自由运动的磁盘。当管线冷却时，阀门可能已经关闭。这意味着当一条线被流体加热并膨胀时，它不会产生热盲。

OS型和Y型闸阀或闸阀(升杆):

OS和Y被称为外杆和轭或外螺丝和轭。这是用于控制消防喷水灭火系统的水流的阀门之一。

这些阀门通过一个闸板打开和关闭来操作，并调节阀门的下部进入上部。

当闸板抬高时，水可以流过阀门，而当闸板降低时，水就不能流过阀门。

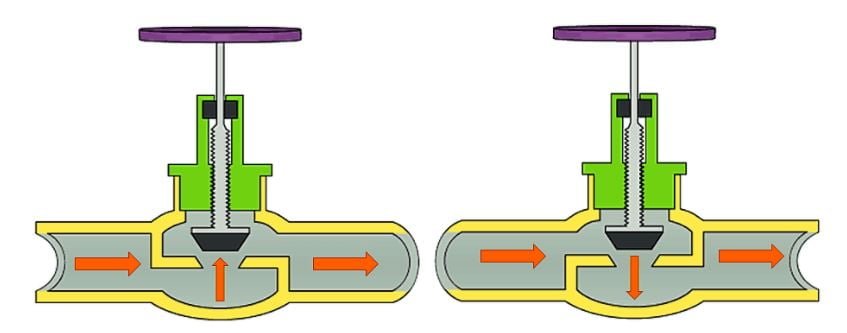

# 2。截止阀:

截止阀用于启停和调节其中的流体。球形塞发生在系统中我们必须控制流体流动的地方，同时还要考虑到系统的泄漏和密封性。

它比闸阀贵。但它比闸阀具有良好的密封性和密封性。通常，截止阀用作控制阀。

它也用于冷却水系统，也用于运输燃料油和润滑油。它的底部是球形的，这就是为什么我们叫它地球仪。

截止阀有三种类型:

Z类型
Y的类型
角类型

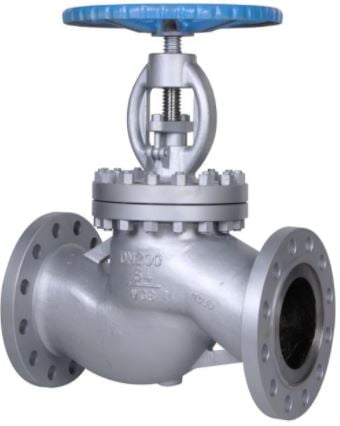

#2.1 Z型球体:

z型截止阀体是阀门中最简单的设计。这个球状体在龙头内部包含一个z型隔板。

z型球体体的设计考虑并简化了制造、安装和维修中的问题。

这些阀门不考虑压降，但需要节流。

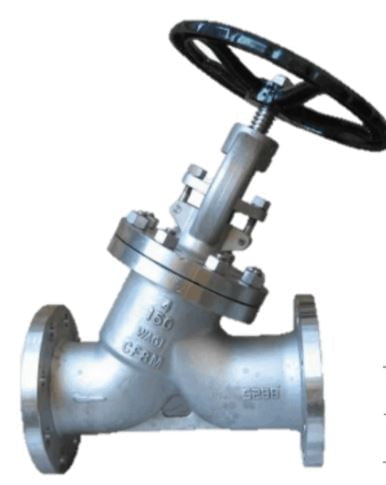

#2.2 Y型球体:

y型阀的设计是为了解决z型阀的高压下降问题。

因此，为了简化z型的问题，我们配置了y型，其中阀座与管道轴线呈45°角。

因此这些阀门用于高压和许多其他回流设备。

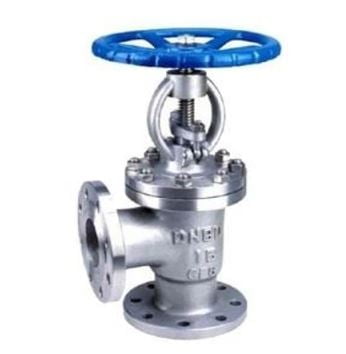

#2.3角度类型:

这些阀门能够将流体方向旋转90度，而无需使用弯头和额外的管道焊接。

圆盘的打开方向与圆盘的上升和下降方向相反。在波动的情况下，已经使用截止阀，它也能运行段塞效应。

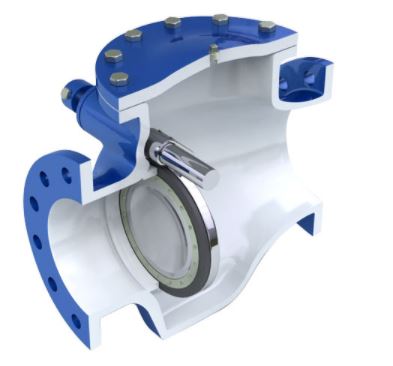

# 3。止回阀:

止回阀用于防止管道系统中的回流。止回阀使流体沿一个方向流动。

每当系统中产生背压时，止回阀就会自动关闭防止流体流动。

这也是一个止回阀。因此止回阀能够检查和拦截反转的流量。

止回阀有三种类型:

旋启式止
活塞式止回阀
提升止

#3.1摆动检查:

它用于低流体速度和流动逆转不是连续的地方。用于减压阀的排气侧。

#3.2升降机检查:

在这个检查装置中，一个圆盘、活塞和一个球用于检查。
升降止回阀应放置在水平或垂直位置。

该系统的压降非常高，因此我们使用了适用于小管道的Lift检查塞。

活塞检查:

它是由杆操作和手动或通过电机控制。这些阀门的尺寸从6mm到600mm不等。结构材料可以是铸铁、钢、球墨铸铁和耐腐蚀合金。

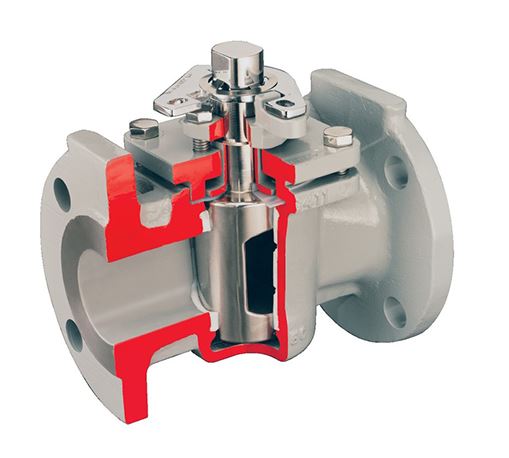

# 4。旋塞阀:

旋塞阀是一种四分之一转旋转阀。在这种情况下，圆盘以圆形运动旋转，并使用阀门打开或关闭。

它被称为旋塞阀，因为它的阀瓣是塞状的，它也包含一个通道。

它含有几乎可以忽略不计的泄漏。旋塞阀可用于真空环境，也可用于高压环境和高温环境。

有四种类型旋塞阀。

1.油封式旋塞
2.无润滑插头
3.偏心塞，及
4.扩大插头。

#4.1润滑塞:

润滑旋塞阀使用的润滑剂主要由基础油和粘度改进剂组成，通过注入润滑剂来减少摩擦，并在阀塞表面和阀座之间的压力下密封端口。

阀门制造商通常推荐使用润滑剂作为工艺流体，阀门在几个循环后就会进行重新密封，而在某些情况下，每个循环后都要进行重新密封。

高维护性的塞阀用于大多数作业，因为它在非常罕见或特殊作业的应用中非常有效，例如输送轻度研磨性颗粒状气体管道系统，肮脏的上游应用等。

#4.2无润滑塞:

无润滑阀塞采用锥形或锥形，作为楔形(闸板)，阀体腔压在聚合物套筒上。

套筒用于减少阀体与塞机构之间的摩擦。

非润滑旋塞阀用于需要最低维护的地方。比如硫，氟化氢，以及液体，这些液体会凝固并被困住，可能会堵塞阀门。

因此，这些阀门受到非金属材料的化学和温度兼容性的限制。

无润滑旋塞阀有三种类型:

升降式插头
弹性体套筒塞
全衬塞

偏心插头:

偏心桥塞设计适用于需要较高阀座力和从开启到关闭条件下最小摩擦的应用。

旋塞阀的设计有一个半旋塞用于非常广泛的应用，以控制流量，如污水，污泥和泥浆，空气，清洁和脏水，以及各种其他服务。

膨胀插头:

膨胀旋塞阀用于防止不需要双重隔离的产品污染。

它使用各种组件来帮助膨胀，并提供两个双块在一个阀门中完成的工作。

这种阀门在开启和关闭位置之间旋转，并保护两个密封不受流动路径的影响。

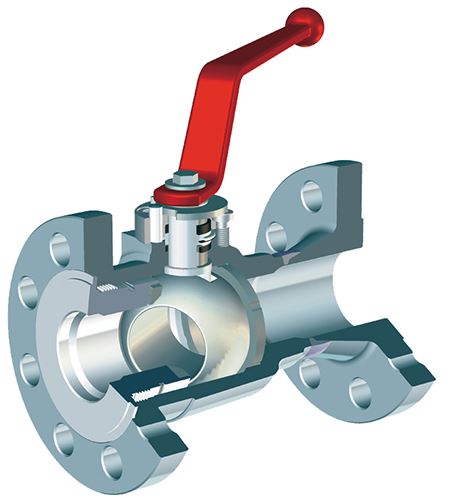

# 5。球阀:

球阀是旋转旋转四分之一阀。它是一个球的形状。这是速效型也就是说我们可以在0度或90度时关掉它。

与闸阀相比，球阀在尺寸和额定值上更轻、更小。

我们控制它，因为我们喜欢通过柱塞手柄自己或顺时针或逆时针开关阀门。

我们把它用在家庭住宅的管道或家用管道中。

不同球阀类型:

标准
液压
凸缘
发泄
黄铜球
PVC球和
不锈钢球阀门。

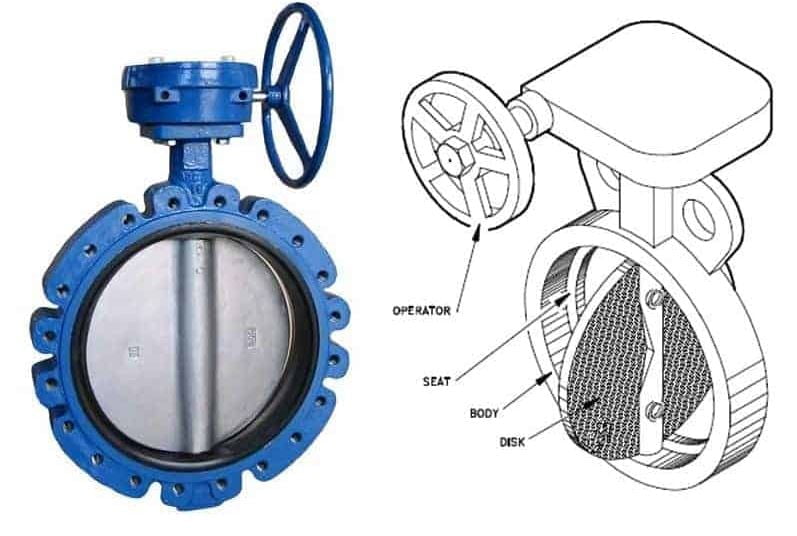

# 6。蝶阀:

蝶阀也是一种四分之一转旋转运动阀。它还有助于调节流量起止。

它最大的优点是它的阀体非常薄，因此它在管道系统中的空间最小，因此蝶阀用于许多应用场合。

它非常紧凑，重量轻，与其他阀门相比，占用的空间要小得多。

所以它很容易和快速打开。在这种情况下，圆盘像蝴蝶一样在封闭空间中移动。

蝶阀类型：

同心蝴蝶
古怪的蝴蝶
圆片式蝴蝶
耳型蝴蝶和
双法兰蝴蝶

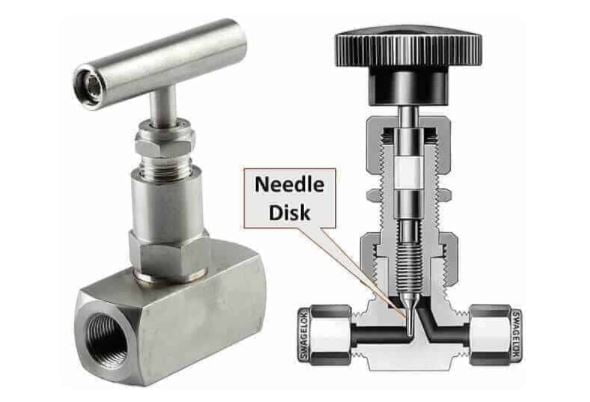

# 7。针阀:

针形阀的设计类似于截止阀。它最大的不同是它的圆盘看起来像针一样尖。

这通常用于需要精确流体流动的仪器中。
这是用在小直径的管道。

它广泛应用于可以控制极低压力的场合。

应用程序:
它用于每个行业，具有广泛的应用范围，如:控制或计量蒸汽，油，气，水，空气，或其他非粘性液体是必需的。

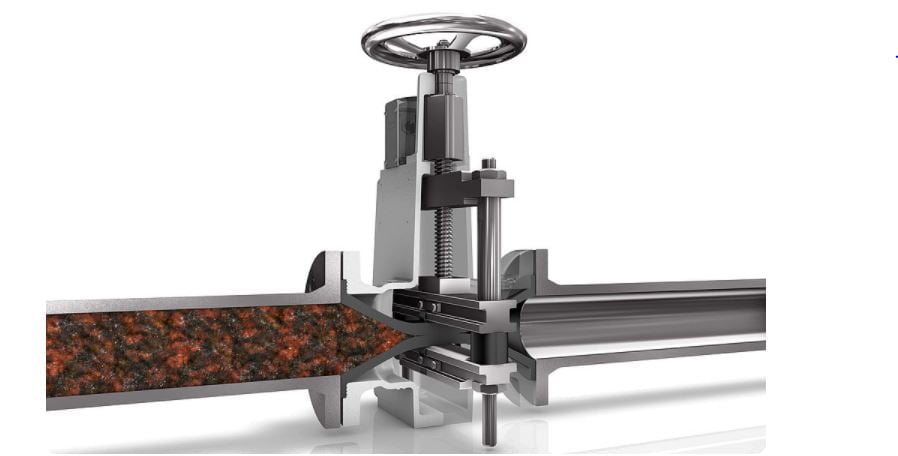

# 8。夹管阀:

夹管阀结构简单，有1根夹管。这个夹管通常是由橡胶制成的，在这里，我们可以使用夹管机构打开和关闭阀门。

它最大的好处是我们可以在含有大量浆液的固体颗粒中使用它。

夹管阀类型:

OM机械捏袖。
OV机械夹紧。
虚拟机气动夹紧。
VF气动夹。
VT气动加油机夹。
VMF气动夹紧。
VMP气动夹紧。

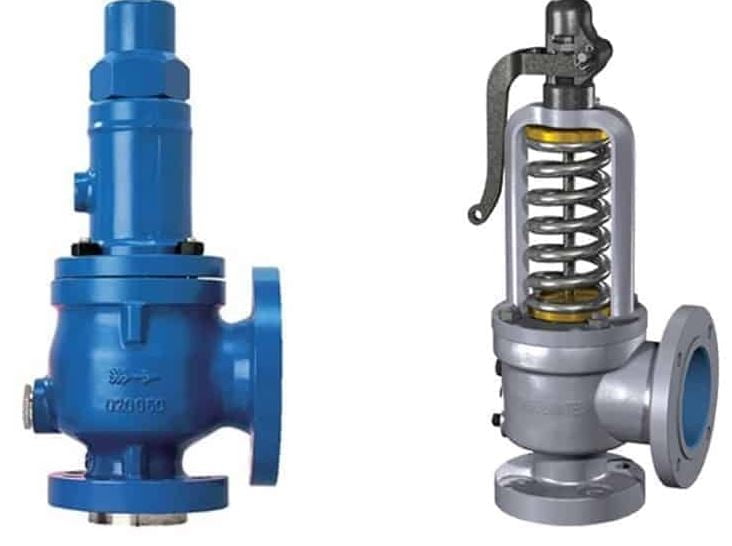

# 9。减压阀:

当泄压管道系统或设备中发生超压事件时，泄压装置就会释放压力，由此产生的真空被真空阀所消除，从而保护管道系统。

所以减压可以保证管道系统的安全。

泄压类型:

弹簧减压装置，
平衡波纹管和平衡活塞阀
安全泄
飞行员操作减压和
动力驱动卸压

你的内部资源:

参考资料[外部连结]:

结论:

在这里，我们最后详细研究了所有不同类型的阀门。我希望你已经详细了解了这个话题。如果是，不要忘记与你的朋友和家人分享。
