钻床:定义，部件，操作，类型，优点，应用[注释& PDF]

今天我们来学习什么是钻孔机？钻床是怎样工作的?以及定义、部件、操作、类型、优点、缺点、应用等子主题。

注:你可以在最后下载全文PDF格式。

钻床是另一种类型的生产机器，其工作是钻工件。其他的生产机器是铣床而且车床机我已经详细解释过了，你可以查看一下。

让我们从引言开始，

钻机历史:

钻井技术在很久以前就开始使用了。它基本上是指用工具制造一个洞。

同样地，在过去，智人用一块有尖边的石头，他们用它在手指之间旋转，用另一只手击打它，以创造一个洞。

随着时间的推移，钻井技术得到了发展，BowDrill被认为是第一台钻机。弓钻用于木工、石工和牙科．

发明者:接近18年的尾声^th世纪亚瑟·詹姆斯·阿诺特威廉·布兰奇发明了电钻。当今的电钻已经取得了长足的进步。现在电钻有各种各样的尺寸和形式。

钻床定义:

钻床是一种利用称为钻头或麻花钻的旋转工具在工件上钻孔的机器。

钻孔基本上是一种制造孔的技术。钻孔作业也可以在车床上进行。

在车床上，工件旋转，钻具固定在尾架中。

无聊:当我们谈论钻井时，无聊的主要是讨论。基本上，钻孔是将已经钻孔或取芯的孔扩大的过程。用机器执行枯燥的动作特殊持有人对于镗刀是必需的。

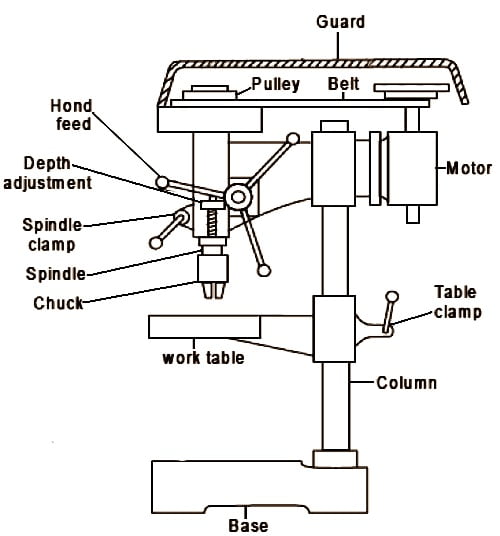

钻床配件:

让我们一个一个地学习每一部分，

# 1。床:

机床床身是机床的主要部件，整机安装在其上。床身采用铸铁材质，抗压强度高，耐磨性好。

# 2。支柱:

柱子是一种立在床上的垂直柱子。床的中心有一根柱子。支柱帮助电机和主轴头。

# 3。旋转表:

工作台是安装工件的地方。桌子附着在柱子上，它可以围绕柱子旋转，可以有向上和向下的力矩。工作台可根据需要任意调整角度。

# 4。电动机:

电机位于柱的顶部。内部的电机轴连接到一个步进皮带轮，这样我们就可以增加或减少电机的旋转速度。

# 5。走轮:

两个浸泡滑轮目前在柱的两侧在顶部。在这两个滑轮中，一个滑轮是向上的，而另一个滑轮是反向的。

两个滑轮的方向总是相反的。步进皮带轮的基本功能是控制电机的旋转速度。

# 6。主轴:

主轴布置在与电机布置相对的柱体顶部。

主轴的顶部连接到一个阶梯式滑轮上。主轴的底部与卡盘相连。

# 7。查克:

夹头位于主轴底部。卡盘的基本功能是牢牢地握住刀具。

# 8。钻头:

一个钻头是一种实际的切削工具，用于在工件上制造一个孔。

# 9。手轮:

手轮的基本功能是按要求调整主轴位置。

钻机规格:

钻床切削速度、进给量、加工时间:

切割速度:

切削速度可以定义为刀具外围的速度，单位为米/分钟。

• 切削速度取决于要钻的材料。一般切割速度为10 ~ 90米/分钟。
• 高速钻头的切削速度应是碳钢钻头的两倍。

数学上可以表示为:

饲料

进给量可以定义为钻头每次旋转进入工件所移动的距离。

• 它主要以毫米为单位。进料范围为0.05 ~ 0.35mm。
• 去除的金属量是切削速度和进给量的函数。
• 通过使用尽可能高的进给速度，可以获得给定刀具的最佳刀具寿命。

加工时间:

钻孔加工时间可由下式计算:

T=L/(N x f)分钟。

在那里,

• 演习结束。
• F =每转钻进给量。
• L=孔的长度或深度，单位为mm。
• T=一分钟的钻井时间。

在钻井作业中，计算孔的长度或深度时要考虑进路的长度。

• 取进路X的长度为0.29D。裸眼和盲眼的总长度计算公式是不同的:
• 在一个裸眼中，总长度等于

L= (h + x + x)=(h + 0.29d x 2)

• 在盲孔中，总长度为:

L=(h + x) =(h + 0.29d)

钻床使用注意事项:

安全是使用钻机时应注意的最重要的因素，以避免对操作人员造成任何伤害。

钻机使用不当会对操作人员造成严重伤害。

在使用钻机时应遵循的注意事项如下:

i)机床的强度应足以在工件上钻孔，否则，零件可能会因产生切削力而变形。钻头进给装置必须方向稳定。

ii)为了避免任何误差，必须确保主轴、适配器和工具的轴必须重合。

iii)应使用精确的研磨钻头，使两个切削刃产生均匀的切屑，否则，在加工过程中，不平衡的力可能使刀具偏转。

iv)工件必须紧握，否则会导致:

• 形状错误。
• 毛刺和
• 井眼定位错误。

钻机功率计算:

为了切割金属，必须克服金属提供的阻力，必须进行扭转运动来运行它。

操作钻头所需的扭矩取决于各种因素，但最常见的方程是，它能给出最令人满意的结果:

在那里,

• T =无边女帽。
• F =饲料。
• D=钻头的直径。

现在下面让我们逐个简要地讨论一下：

# 1。钻孔:

钻孔是用钻头在工件上钻出圆形孔的过程。

# 2。无聊的操作:

镗削是用只有一个切削刃的可调刀具扩大孔的过程。

# 3。铰孔操作:

它基本上是一种精加工操作。它是用具有多个切削刃的铰刀对孔进行定径和加工的过程。

# 4。反镗操作:

反镗是一种用于扩大孔的特定部分的操作。

# 5。穿孔操作:

反沉可以定义为扩大孔的末端，使其在短距离内呈锥形的过程。

# 6。攻丝操作:

tap是通过一种叫做tap的工具创建内部线程的过程。

# 7。贴面操作:

清除孔表面碎屑的操作，以便正确安装头螺母等。这可以通过钻孔机的立铣刀来完成。

# 8。开孔操作:

它是用于生产大尺寸孔而不钻孔的操作。这种操作多用于直径大于50mm的孔。不能用于盲孔。

# 9。珩磨操作:

珩磨是生产非常光滑的孔的过程。在珩磨操作中，刀具将往复并围绕其轴旋转。主要用于IC发动机气缸的精加工。

当钻头切削时，它必须克服金属提供的阻力，并且必须扭转它。

在这里我也讨论了车床和钻床的区别。

钻机类型:

下面我们就来详细讨论一下钻床的型号:

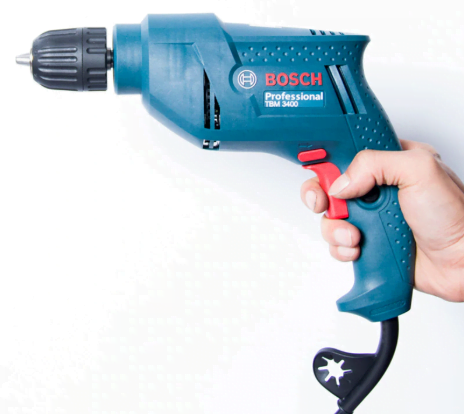

# 1。便携式钻床:

便携式钻床是一种由小型电动机组成的机器，电动机为钻头的旋转提供动力。手钻是便携式手钻最好的例子。

便携式钻机是最有帮助的情况下，工作不能被带到车间由于他们的大尺寸或重量，所以在这种情况下，便携式钻机是最好的，因为他们可以被带到工作(工件)，钻井可以在那里自己完成。

因此，它节省了大量的时间和运输成本。

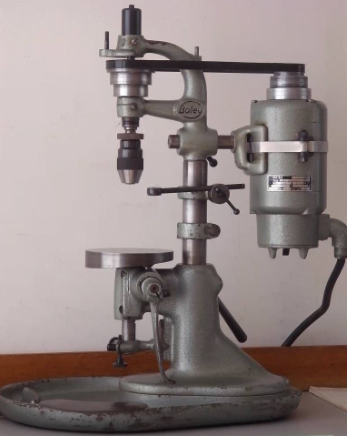

# 2。灵敏钻床:

灵敏钻床是一种手动进给和齿轮齿条传动原理操作的机器。

这是一种轻便简单的台式机器，用于轻型工作。在这种情况下，钻头通过手动杠杆系统进行平衡和进给。

操作者通过手动转动砂轮将力施加在钻头上，从而在工件上形成一个孔。

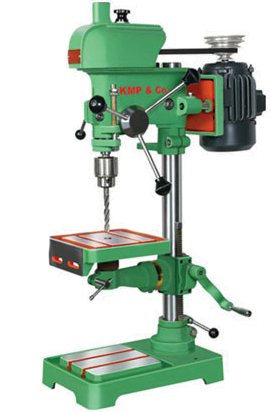

# 3。立式或柱式钻床:

立式或柱式钻机类似于灵敏钻机，唯一的区别是，动力给料机构用于钻机的旋转。

这台机器主要适用于繁重的工作。所能容纳的工作大小受主轴与立柱之间距离的限制。

这些机器大多有一个箱型柱，主要用于较重的工作。

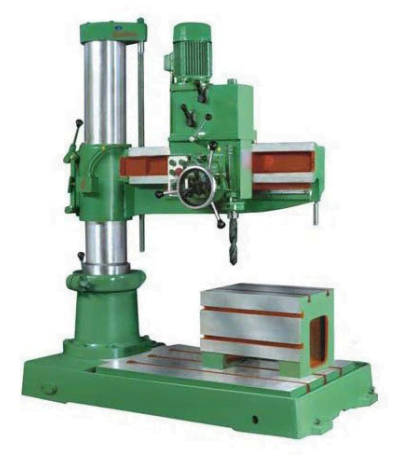

# 4。摇臂钻床:

摇臂钻床是钻床的最先进形式。这是最通用的钻机。最适合钻大量孔。

摇臂钻床有一个单轴机床，用于处理大而重的工作，这超出了简单机器的能力。

它由一个垂直的柱子和一个径向臂组成，可以摆动180度或更大的弧度。

钻头配有动力装置。钻头可通过手动或电源驱动齿轮和履带装置沿臂移动。

在作业中按以下步骤钻孔:

1. 臂按要求升降，钻头定位并锁定在臂上。
2. 手臂锁定在该位置，然后调整主轴转速和进给量，然后设置深度。
3. 然后，钻头将向下馈送，并在达到适当深度时返回。

• 为了得到合适的角度切割，钻头配备了旋转装置
• 主轴转速可从20转到1600转，每转0.05到3mm的进给是可用的。
• 维护费用低，适用于扩孔、攻丝等低速作业。

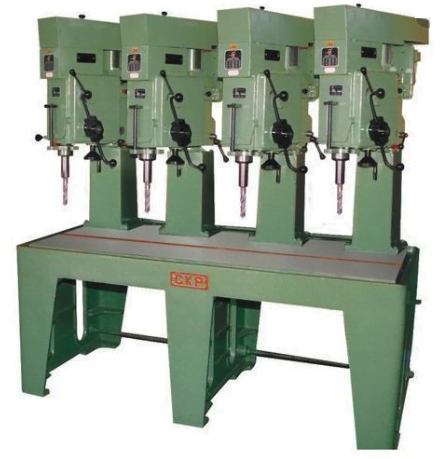

# 5。刚钻机:

两个或两个以上钻头安装在同一台钻床上的组合钻床。它们可以同时运行，也可以依次运行。可以安装的主轴数量是无限的，但大多数使用四个主轴。

在需要进行钻孔、反钻孔、扩孔等多种操作的情况下，它是最有用的。

应用程序:机器用于直线，多孔钻孔应用，如在管道，通道，铸件，板，角。

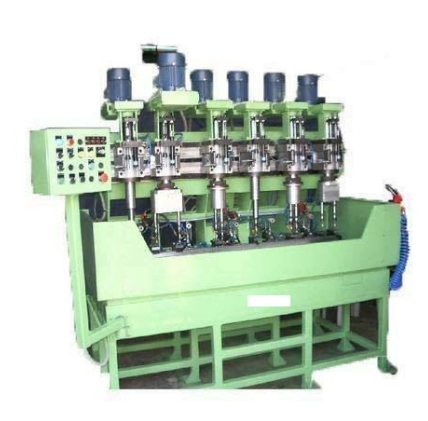

# 6。多轴钻床:

为了同时钻几个孔，研制了一种多轴钻床。

这些机器主要用于较大的生产工作，其中要求钻孔许多零件的精度，所有零件都是可互换的。

为了钻间距较近的孔，首先用一组主轴钻一些孔，然后重新定位工作，然后用另一组主轴钻其他几组间距较近的孔。

多轴的特殊类型是道式多轴。这种类型的机器用于在不同的平面上钻几个孔的情况。

# 7。立式转塔式钻床:

立式转塔式钻机由一个转塔组成，它可以按照任何所需的顺序容纳各种工具，如钻头、铰孔、点面、潜孔、丝锥。

这个炮塔上的各种主轴可以手动或自动索引。主轴只有在到达钻井位置后才能驱动。

# 8。自动钻孔机:

自动钻床多用于生产作业较高的场所。在特殊情况下，它们由具有单个或多个角度、垂直或水平位置的主轴的多个单元头组成。

每个工位还设有分度台和工作夹具。

# 9。深孔钻床:

深孔钻机用于钻孔长度超过钻头尺寸三倍的深孔。

的深钻机的特点是：

• 稳健设计。
• 极端的拍摄设置时间。
• 产品质量好。
• 高速运行。
• 多用途:该级别的各种例子是膛线桶，长主轴，连杆，和某些油井钻井设备。

钻床优点:

高速:该钻床的主要优点是可以以较大的速度在工件上钻孔，其他钻孔操作也可以以相当快的速度进行。

高输出:它能提供高输出。随着机器的进步，机器的速度越来越快，特别是在引进了自动钻床和摇臂钻床之后，产量变得非常高。

操作简单:这是非常容易操作。它的易操作时刻保持了运算人员的效率。

高的灵活性现代钻床具有很高的灵活性，因为它们有多个自动主轴，并且可以在任何角度钻孔，还有许多其他功能，这使得它具有很高的灵活性。

维护成本低，使用寿命长:机器的维护成本非常低，而且使用寿命很长。维护成本低，使用寿命长。

钻床缺点:

有限尺寸工件:尺寸有限的工件只能加工。非常大的工件不能操作。

粗孔:在钻孔过程中可能会产生粗孔。粗孔可以通过以下方法避免:

• 进给量应减少。
• 点再磨碎。
• 冷却剂使用。
• 夹具的刚性得到了保证。

切唇碎裂:可以形成薄片切割唇。这是因为高进给量和高间隙角。为避免切唇碎裂，应根据要求使用适当的进给速度和适当的间隙。

超大孔:由于主轴的丢失或切削刃角度/长度不等，可能会产生一个超大的孔。

钻头断裂:钻头可能因以下原因而断裂:

• 钻头钝了可能会坏。
• 笛子被碎屑堵住了。
• 由于进给量大。
• 钻头夹紧及工作不当。

如何在钻床上获得高精度:

• 第一步是工件的正确夹紧。
• 正确的地面操练。
• 应确保主轴、套筒和刀具的轴线必须重合。
• 使用刚性机床。
• 在进行钻井作业时，应确保使用方向稳定的刀具进给。
• 应使用适当的导向套来引导钻头。

---

这都是关于我这边的钻机。如果你想讨论更多的话题，请写下评论，很快就会添加进去。如果你觉得这篇文章有帮助，不要忘记与你的朋友和家人分享。
