闸阀:定义，结构或部件，类型，工作原理，材料，优点，缺点，应用[注释和PDF]

闸阀是另一种重要的阀门类型。我们将在一开始学习定义，部件或结构，类型，最后详细学习这些工作原理，优点，缺点，应用和材料。

在本文的末尾，您可以下载本文的PDF版本。

这很重要阀门类型用于任何加工工厂。有人不应该用它们来指导水，因为明确的主导地位是不可能实现的。在部分开启的阀门中，高速的流量可能会导致阀瓣和阀座贴面的浸出，并引起颤动和喧嚣。

现在来看定义，

闸阀的定义:

我们称闸阀为泄水阀。它被称为闸阀，因为阀瓣的形状是闸板或楔形的。门壁总是在流体流动的垂直方向上打开。它仅用于停止或重新启动流体流动。

这不能用作调节器，因为在启动时，当它被允许打开时，它会产生很多噪音和振动，这在圆盘上造成损坏，因此它开始泄漏。这就是为什么它是完全打开的还是关闭的。

闸阀有两个升杆和不升杆。

阀杆:一端由圆盘连接，另一端连接到手轮的杆。

在上升的阀杆中，当你开始转动手轮时，当阀门打开时，你可以看到杆出来，它关闭时，路就下去了。这意味着你可以看到墙壁的部分。

但在不上升的茎中，你无法看到茎的物理形态。你可以在指示器的帮助下看到墙的部分。它也被称为Indister螺丝壁。当空间不足时，通常在地下使用。

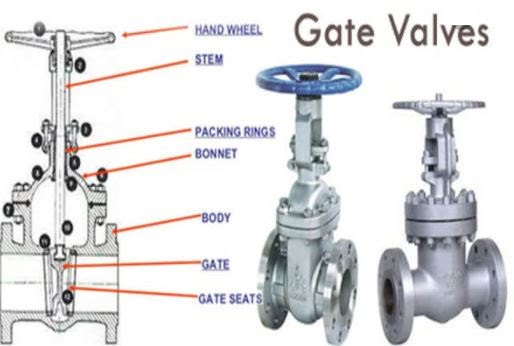

闸阀部件或结构:

以下闸阀的结构或部件：

身体
阀盖
阀瓣
座位
阀杆和
手动执行器

身体:

阀体是主要的保压部件，它还装着其他部件，如阀瓣和阀杆。

这也为从阀门流出的流体提供了通道，它的一端连接的是管道，这一端可以是焊接式的，螺纹式的，更多的取决于管道系统的尺寸和压力。

阀体可铸造、锻造等不同材质铸钢，不锈钢,合金钢取决于需求。

阀盖:

它是阀门的第二个保压部分。它也被称为封面。我们可以用螺栓把它和系统连接起来，焊接，或螺纹，以创建阀门外壳。

如果是闸板、止动器、连续壁，它有开口，使阀门的气流通过它。在维护过程中，连接阀门内部。

阀瓣:

这是允许节流或停止流量在其位置的部分。对于旋塞阀或球阀，阀瓣称为旋塞阀或球阀。

当阀壁处于关闭位置时，阀瓣靠在固定的壁面阀座上。

它可以通过阀串的运动从阀座上移开，但在止回阀和安全阀中，阀瓣是通过流体流量和压力从阀座上移开的。

座位:

这是直接影响阀门泄漏率的系统主要部件之一。阀体的整体式之一是由锻件金属环或非金属环组成。

所有阀门都可能有一个或多个阀座。在截止阀和旋启式止回阀的情况下，有一个阀座。闸阀有两个阀座，一个在上游一侧，另一个在下游一侧。

多杆球阀和球阀可能有几个阀座。这取决于阀门或塞子上的端口数量。

茎:

阀杆是一种锻造实心杆或轴。阀门蒸汽传递阀瓣塞或阀门所需的运动，以开启和关闭阀门。

阀杆一端与阀门手轮连接，另一端与阀门阀板连接。

在闸板上为截止阀的线性运动盘开启或关闭阀门。在阀塞、球阀中，蝶阀板不位于阀门的开启或关闭位置。注意，截止止回阀或止回阀没有阀杆。

手动执行器:

执行器是操作阀门的机构。它连接到阀杆和阀瓣总成。它可以由手轮、手动杠杆、齿轮、链条手动操作，也可以通过电机和螺线管操作。

闸阀的许多其他常见部件有压盖法兰、阀杆螺母、手轮、阀帽垫圈等等。

现在来看不同类型的闸阀，

闸阀类型:

有大阀门有三种分类方式：

根据圆盘的类型
阀体阀盖接头和
茎秆运动类型

根据圆盘类型:

板式闸阀有三种类型:

实心楔形阀
柔性楔形阀
劈式楔形阀

实心楔:

这是最古老和最常见的阀门之一。它可以安装在任何位置，也适用于任何流体。它也可以用于湍流。

缺点是，由于管道内部的热膨胀，它有时会开始堵塞，因为它更容易泄漏。由于金属膨胀，热锁定楔子卡在了座椅之间。

灵活的楔:

这种类型的圆盘是这样制成的，它变得灵活，通过在圆盘的外围进行切割，它可以抵抗热压力。所有的伤口都有不同的大小，形状和深度。

这也为它提供了一些力量。该系统还改善了阀座的对齐，使其成为泄漏紧固。

柔性闸门的最大缺点是线洪水帐篷被收集在光盘。这导致腐蚀，也周末椎间盘，这是不好的长期。

将楔:

它由两个圆盘组成，它们平行地连接在一起通过机械装置相互连接。

该圆盘可以是在其中移位以及平行圆盘类型。在这种情况下，即使在流体加热后也不能创建热混合。

阀体阀盖接头类型:

总共有五种阀体阀盖接头：

螺纹阀盖:最简单的设计之一，用于廉价的价值。
螺栓连接阀盖:常用的设计之一，大量应用于闸阀。它需要一个垫圈来密封接头。
焊接阀盖:不需要拆卸。重量比螺栓阀盖轻。
压力密封阀盖:广泛用于高压、高温应用。体腔越高，力就越大。

阀杆运动类型:

上升茎或OS型和Y型(外阀杆和螺杆型):阀杆有一个向上和向下的运动，用于阀门的运动。
暗杆:阀杆没有向上运动。

现在我们来学习工作，

闸阀是如何工作的?

闸阀用于流体管道中，以控制流体的流量。闸板或楔板控制着流体的流动。栅极的楔形或栅极的形状有不同的形状，它们可以是圆形或矩形的板形。

它也被称为闸阀的阀瓣。该阀用于开启或关闭闸阀。当带有手柄的轮子旋转时，闸板或楔板在任何流体的流动中向上或向下移动。

闸阀的工作机制:当你顺时针旋转把手轮时，蒸汽和get在流体流动中向下移动，闸阀紧紧地位于两个阀座之间。

因此，当阀门完全关闭时，不会有任何液体泄漏。

当您逆时针方向旋转把手轮时，蒸汽和流体会同时沿着流体流动向上移动。阀门处于允许流体流过闸阀的铬合金关闭位置。

一旦闸门完全打开，它允许非常低的阻力或没有阻力的任何领域的流动。

半开状态不佳，流体撞击时造成浇口腐蚀。同时也会产生很多噪音和振动。

闸阀工作视频:

信贷需要戴安全帽的工程师

闸阀材质:

一些常用材料:

灰口铸铁(FC200)
球墨铸铁(FCD450-10)和球墨铸铁(FCD-S)
高温高压用碳钢铸件(SCPH2)
不锈钢铸件(SCS13A, SCS14A)和
青铜(CAC401, CAC406)和黄铜(C3771

灰口铸铁(FC200):

灰口铸铁主要用于压力和温度相对较低的阀门。从厨房用具到艺术品，都可以使用它。

球墨铸铁(FCD450-10)和球墨铸铁(FCD-S):

这种金属的需求越来越大，因为它方便地结合了铸铁的优良切削性能，与铜相当。由于这种韧性，又称球墨铸铁。

高温高压用碳钢铸件(SCPH2):

碳钢坚韧，具有优异的硬度、抗拉强度和冲击值。它通常用于工业工厂的高温和高压应用

不锈钢铸件(SCS13A, SCS14A):

不锈钢虽然价格相对昂贵，但具有优越的耐腐蚀性、耐热性、耐低温性和优良的机械性能。

青铜(CAC401, CAC406)和黄铜(C3771):

青铜是铜的一种合金，其中加入锡、锌和铅以观察特定的物理性质。黄铜是铜和锌的合金。这两种合金都具有优异的切削性和耐腐蚀性，并用于低压应用中相对较小的阀门。

现在我们来讨论优点和缺点，

闸阀的优点:

以下闸阀的优点是:

压降期间操作较少。
安装方便，操作时压降小。
壁面流体滞留量小。
它的开合更加方便。
在行业中有着广泛的应用。除蒸汽、油等介质外，还可用于含有颗粒状固体和粘度较大的介质。
也可用作通风值和低真空系统值。
闸阀是一种具有双重流动方向的壁面。它不受介质流动方向的影响。因此，适用于介质可能改变流向的管道中使用。

闸阀的缺点:

以下闸阀的缺点或缺点是:

我们不能用闸阀来控制流体的流量。
它的运行速度很慢。打开和关闭需要更多的时间。
当它部分打开时，会产生很多振动和噪音。
修理这种类型的阀门是非常困难的，因为通路有限。

闸阀用途:

以下闸阀的应用或用途是:

大阀门可以用于所有类型的流体，如空气，燃气，润滑油，蒸汽，碳氢化合物，和任何其他服务。
闸阀可用于高温、高压等要求苛刻的环境。
一种特殊类型的闸阀用于浆料和粉末生产，也称为刀闸阀。
在消防系统和配水管道等极低压和低温系统中，通常使用闸阀。
在石油工业中经常使用闸阀。

这是闸阀的一个小概述。让我知道你是否理解了?如果你喜欢这篇文章，不要忘记和你的朋友和家人分享。谢谢，我们将在另一篇文章中见面。
