吕弗勒锅炉:定义，部件，工作原理，类型，优点，缺点，应用[注释& PDF]

吕弗勒锅炉是一种高压锅炉。本文将详细介绍吕弗勒锅炉的定义、部件、工作原理、类型、优缺点及应用。

在进入我们的主要话题之前，吕弗勒锅炉。我们先来了解一下高压锅炉，

高压锅炉是在高压下运行的锅炉。但为什么使用高压锅炉?

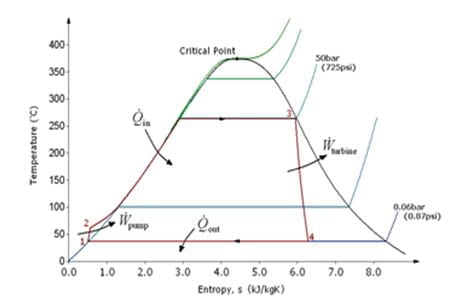

在上图中，过程2-3是朗肯循环的加热过程，这是一个恒压过程，锅炉在其中运行。朗肯循环的效率取决于点2到点3的加热平均温度，效率与加热平均温度成正比，而加热平均温度本身又与锅炉内加热时的压力成正比。

因此，采用高压锅炉提高循环效率。
低压锅炉在低于20巴的压力下运行。前女友。兰开夏郡锅炉，科克伦锅炉
中压锅炉在压力大于20巴和小于75巴的情况下运行。
高压锅炉在75巴以上的压力下运行。前女友。拉蒙特锅炉，本森锅炉，吕弗勒锅炉。在高压锅炉中，水循环是强制水循环，水通过泵在锅炉中循环(离心泵用于此目的)。

高压锅炉的设计是稳健的。这些类型的锅炉通常是水管锅炉(水在管道内，热气体围绕着它们)，因为高压在管道中，而不是在烟道气中。

的高压锅炉的好处：

锅炉的温度保持均匀，因为它在高压和温度下运行。
由于强制水循环，通过管道的水流速很高，因此防止了水垢的形成。
由于水被迫通过管道循环，格栅的放置自由。
高压锅炉效率高。因此，相同的输出所需的蒸汽量很低。

现在进入我们的主要话题，

吕弗勒锅炉的定义是什么?

吕弗勒锅炉是一种高压，强制循环，水管锅炉。这种锅炉的两个重要特点是:a)使用涡轮机;b)使用过热蒸汽产生蒸汽。吕弗勒锅炉的工作原理是“利用过热器的过热蒸汽将给水蒸发”。这可以防止任何烟尘沉积(将在后面讨论)。

由于吕弗勒锅炉用于船舶应用，防止了煤烟，盐水也可以用。此外，我们还从两个涡轮机获得输出，吕弗勒锅炉是紧凑型锅炉。吕弗勒锅炉的蒸汽发电能力为100吨/小时，运行温度为140巴和500°C。

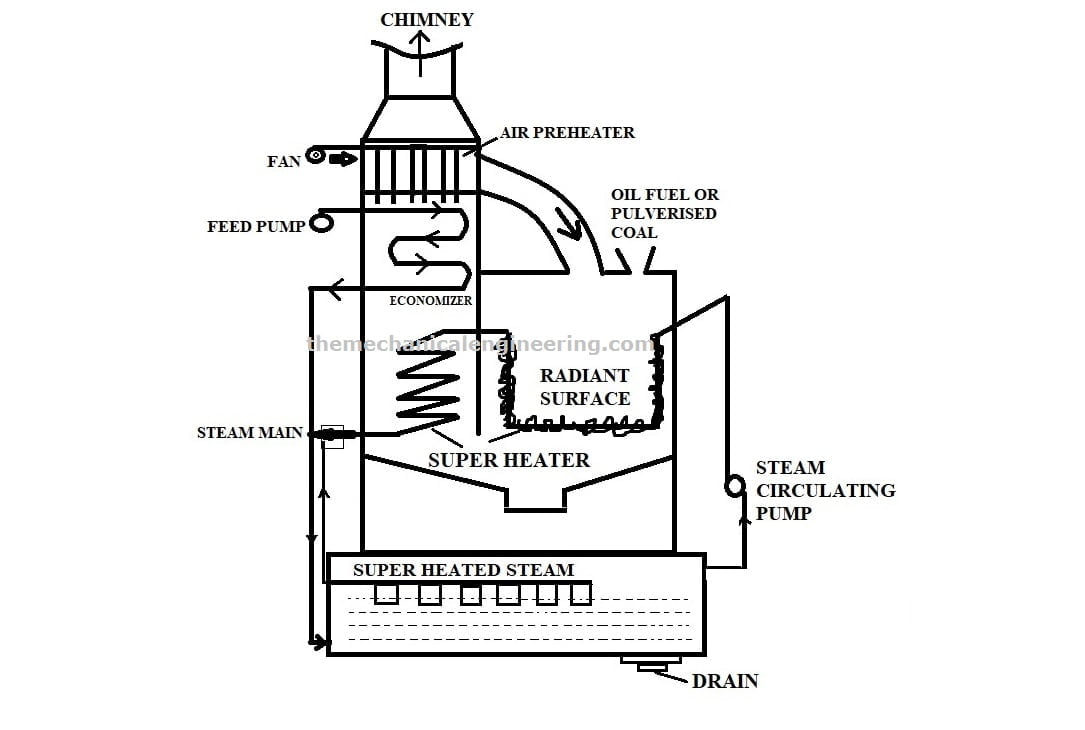

吕弗勒锅炉结构或部件:

吕弗勒锅炉由以下部分组成:

给水泵
省煤器
空气预热器
蒸发鼓
混合喷嘴
蒸汽循环泵
过热器
辐射过热器
对流过热器
涡轮
蒸汽主要
风扇
烟囱

给水泵:

给水泵采用高强度、耐腐蚀、耐侵蚀的马氏体铬钢(铬含量13-14%)制造。为锅炉提供与所需蒸汽量相对应的给水量。

省煤器:

省煤器是一种在烟气通过烟囱离开锅炉之前，促进烟气和给水之间热能交换的装置。

图1中，2点给水为高压给水。加热给水会增加加热的净(平均)温度或减少锅炉所需的热量。

省煤器由垂直铸铁(钢水管)组成，两端由水平管(上集管和下集管)连接。当给水在垂直管道中上升时进行热交换。

锅炉特别是省煤器的烟尘沉积问题十分普遍。

烟气通过垂直管道进行热交换。烟道气由燃烧后的碳颗粒组成，这些颗粒粘在管的表面，导致煤烟沉积的问题，从而阻碍了省煤器的传热能力。因此，烟灰刮刀设有滑轮和链条装置，用于刮擦管道表面以清除烟灰。

然而，在吕弗勒锅炉中，蒸汽是由过热蒸汽产生的，而不是由烟道气体产生的。因此，在蒸发鼓中消除了烟尘沉积问题。

空气预热器:

空气预热器是一种用于加热空气的设备。它在将空气送到炉排进行燃烧之前，通过烟道气与空气之间的能量交换对空气进行加热，从而提高了锅炉的效率。省煤器与烟囱之间设有空气预热器。

蒸发筒:

蒸发鼓位于锅炉的底部，是水/蒸汽的蓄水池。

混合喷嘴:

混合喷嘴便于给水和过热蒸汽在蒸发鼓中混合蒸发。

蒸汽循环泵:

蒸汽循环泵是一种离心泵，设计用于在吕弗勒锅炉中产生强制循环，将蒸汽输送到锅炉。

超级加热器:

过热器是盘管式热交换器，将低质量蒸汽(蒸汽中水分含量高)转换为高质量蒸汽(蒸汽中水分含量低)。

辐射超级加热器:

辐射过热器(放置在燃烧室的辐射区，因此，由火焰直接辐射加热)，饱和蒸汽与过热蒸汽的温差为100℃。

对流过热器:

对流过热器(放置在热烟气路径的炉内对流区)将吕弗勒锅炉内的蒸汽温度提高到所需温度500℃。

过热工作流体提高了加热的平均温度。这样效率就提高了。

壁:

高压出口的蒸汽质量是通过再加热循环来实现的，从而提高了循环效率。

发电机:

涡轮机把蒸汽的能量转化为功。
高压涡轮:从主蒸汽系统接收的高压过热蒸汽中提取能量。
涡轮由喷嘴和叶片组成，以连续的方式从蒸汽中提取最大的功。然而，压力下降，直到蒸汽到达涡轮的末端。
低压涡轮:从高压涡轮排出的低压蒸汽中提取功。

蒸汽主要:

蒸汽管道是将蒸汽从蒸汽锅炉输送到蒸汽涡轮机的钢制管道。

鼓风机:

风扇(鼓风机)引导热空气进入燃烧室燃烧燃料。

烟囱:

烟囱是用来向大气中排放废气的。

吕弗勒锅炉工作原理:

烟道气(含一氧化碳)₂H₂O, O₂N₂)从燃料(一般是煤粉或天然气)的燃烧被用于过热蒸汽和在省煤器，预热器和再热器部分。烟道气然后通过烟囱释放到大气中。

空气在空气预热器中通过利用燃烧室烟气的能量进行预热。该风机用于引导预热空气进入燃烧室，使煤粉或燃油燃烧，提高燃烧效率。

在高压给料泵的帮助下，给料水被泵入省煤器，在那里，烟道气和给料水之间发生能量交换。

然后给水被引到蒸发鼓。在蒸发鼓中，有若干喷嘴喷水。这种预热给水被转化为蒸汽(通过使用过热蒸汽，稍后讨论)，并由循环给水泵循环到辐射过热器。

蒸汽通过辐射过热器(通过火焰辐射)和对流过热器，利用燃烧室烟气的能量，将温度提高到500°C。

然后过热的蒸汽通过蒸汽主装置到达原动机(涡轮机)，用于发电。然而，只有1/3^{理查德·道金斯}总过热蒸汽的一部分被导向涡轮机。剩下的2/3^{理查德·道金斯}直接进入蒸发鼓，用于将给水蒸发成蒸汽。

蒸汽在高压涡轮中膨胀后，进入再热器循环进行再加热，再流向低压涡轮，低压涡轮的废气有足够的能量作为工艺热使用。

吕弗勒锅炉工作视频:

视频Credit toANUNIVERSE 22

吕弗勒锅炉的优点:

以下吕弗勒锅炉的优点是:

吕弗勒锅炉可以使用盐水产生蒸汽。
这种锅炉比任何其他类型的锅炉都能承载更高浓度的盐。
消除了盐和沉积物在水管内表面的沉积(这是在试验中遇到的主要困难拉蒙特锅炉）.
使用喷嘴将过热蒸汽分配到蒸发鼓中进行蒸汽生成，避免了启动和声音。
能够对负载的突然变化做出快速反应。
比间接加热锅炉更紧凑，具有自然的惯例。

吕弗勒锅炉的缺点:

以下吕弗勒锅炉的缺点是:

高压气体通道的密封性至关重要。
使用蒸发鼓使整个设置笨重和昂贵
由于气泡的形成，传热速率降低。

吕弗勒锅炉的应用:

吕弗勒锅炉的蒸汽发电能力为100吨/小时，运行温度为140巴和500°C。该锅炉比其他任何类型的锅炉都能承载更高的盐浓度，且体积紧凑，适用于陆海运输发电。这些锅炉有船舶应用，用于纺织和医疗行业。

内部资源:

参考资料[外部连结]:

结论:

本文对吕弗勒锅炉进行了详细的研究，研究了吕弗勒锅炉的定义、部件、工作原理、类型、优缺点和应用。让我知道我还能帮上什么忙。在此之前，如果这篇文章对你有帮助，请与你的朋友和家人分享。谢谢你的阅读。
