什么是多片离合器?定义、部件、工作、优点、应用[注释& PDF]

在这篇文章中，我们将研究的定义，部件或结构，工作原理，优点，缺点和应用多片离合器在细节。

注意:在文章的末尾，你可以轻松下载PDF格式的整篇文章。

我们先从定义开始，

多片离合器

多片离合器是传动系统的一部分，因为它用于将动力从发动机轴传输到变速器或从动轴，以达到输出所需的扭矩或速度。

多片离合器需要高扭矩输出，如卡车用于皮卡单片离合器会不能提供那么大的摩擦力吗飞轮还有离合器板。

多片离合器由多个离合器片组成，这就是为什么它被称为多片离合器，但在单片离合器中，只有一个离合器片。

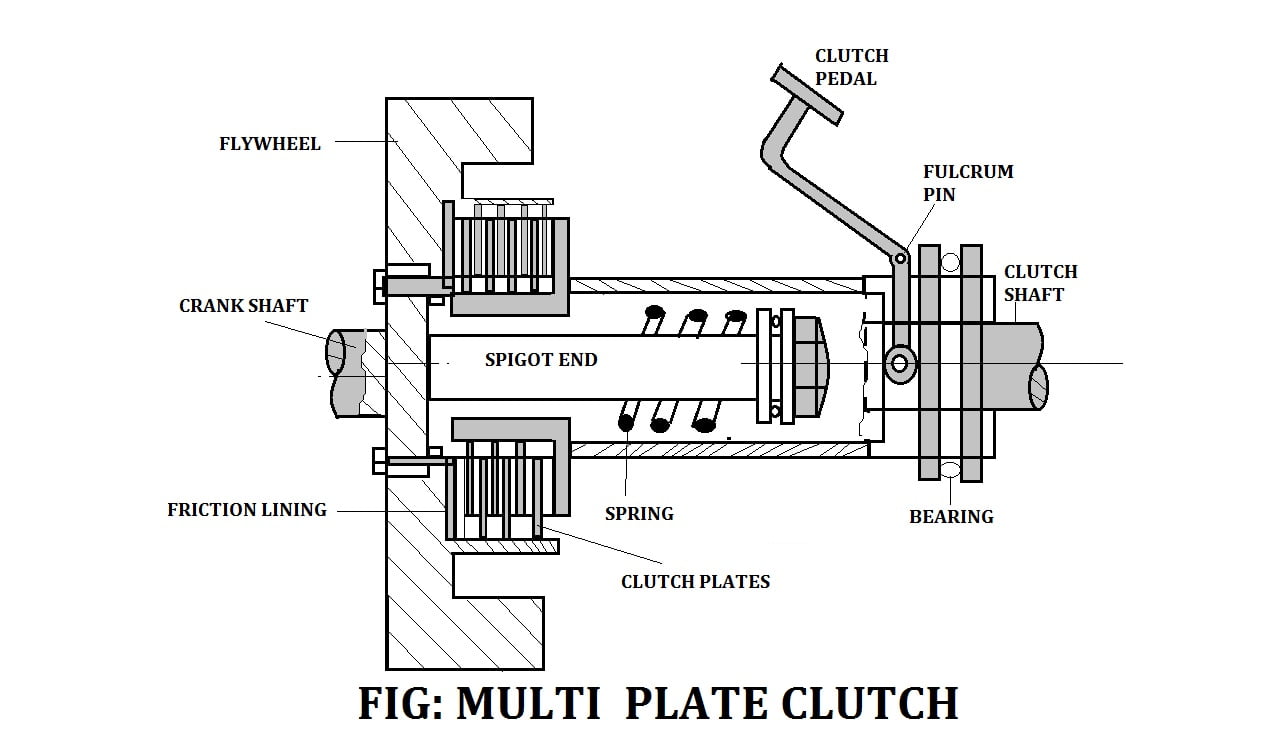

多片离合器结构或部件:

多片离合器的结构或主要部件有:

飞轮
压力板
离合器毂或内毂
离合器踏板
钢板或从动板
摩擦板或驱动板
离合器弹簧

飞轮:

飞轮是发动机的重要组成部分，也是离合器系统。从发动机输出轴到传动轴的动力传递是通过离合器与发动机飞轮之间的摩擦接触获得的。它将产生的能量从一个轴传输到另一个轴。

压力板:

压力板安装在一个花键轴这样它就可以来回滑动。摩擦盘用螺栓固定在压力板上。它的滑动是由离合器踏板控制的。

离合器轮毂或内轮毂:

它是附在花键部件上的旋转部件，提供扭转潮湿。它有小齿轮和轴传动装置，安装在桥壳上，并靠在锥形轴承上。

为此目的，至少有一个板以适当的角度连接到样条上，以使所述样条的平稳工作离合器．

离合器帕德尔:

离合器踏板在离合器压板的帮助下调节或放大离合器机构。我们的脚会在弹簧和销钉机构的帮助下按下离合器踏板来接合和分离离合器。它把压力板从离合器板上拉开。

钢板或从动板:

它由无腐蚀性的钢材材料制成。钢板内径上有凸耳或凸耳，其主要功能是控制输入轴的动力传输。

它是决定离合器功能的主要部件。如果离合器过热，钢板变色，这是一个迹象，它应该更换。

摩擦板或驱动板:

摩擦离合器片用于以相同的转速传递输入轴和发动机。离合器啮合时，摩擦片夹在飞轮和压片之间。

摩擦力应该足够大，这样才不会有滑移。大多数摩擦板是由石棉制成的。

离合器弹簧:

它用于接合或脱离离合器机构和存储扭矩能量，并在需要时返回。离合器弹簧有两种类型，线圈离合器弹簧和张力离合器弹簧。

它们也用于离合器阻尼器，以控制接合和分离过程中产生的振动。

多片离合器工作原理:

在2轮车辆，在自行车和踏板车有包装的问题，由于他们的小尺寸，所以得到所需的输出，而不是一个大的单片离合器，一个多片离合器有小的离合器被用来在发动机轴和传动轴之间传递动力。

当离合器在飞轮与从动轴之间逐渐啮合时，与单片离合器相比，多片离合器在飞轮与压板之间提供了更大的摩擦力

因此，在多片离合器中滑移的机会几乎为零或可以忽略不计，这有助于获得所需的机械优势。

例如，反地形车ATV有不同的起伏或不同的道路挑战，就像我们学院举办的BAJA SAE比赛一样。

需要一个多片离合器，以保持发动机和从动轴之间的平滑和稳定的啮合，不断地为从动轴提供所需的扭矩和速度。

与单片离合器相比，在多片离合器中，驾驶员为了接合或脱离离合器而在离合器踏板上所需要的努力要少。

多片离合器由多个离合器片组成，而不是像单片离合器片那样只有一个离合器片。摩擦面数量的增加明显增加了离合器传递扭矩的能力。

该板块是一个适合的发动机轴以及齿轮箱中间的竖井。

每个交替板在飞轮上的花键槽中滑动，其他板在压板上的花键上滑动。转矩传递能力大，发热多，摩擦系数低。

当离合器踏板没有被压下时，推力弹簧将不会向前移动，因为弹簧提供的刚度维持了在其内表面有摩擦线的压力板上的压力。

由于压力面上的压力，压力板的摩擦线和多个离合器片的摩擦线之间保持摩擦接触，由于摩擦力作用于飞轮上。

由于这种摩擦力，多个离合器片和飞轮之间的摩擦接触得以保持，从而最终提供离合器接合。

当离合器踏板被压，支点附在内侧和旋转，由于内部花键套筒通过压力板附向外移动，这反过来适用于推力弹簧的压力。

由于这个力，信任弹簧移动，从而释放压力在压力板上，最后，压力板，离合器板和飞轮之间的摩擦力被消除。

在多片离合器中，增加了摩擦衬里和金属板的数量，从而增加了离合器传递旋转力或力旋转的能力。

摩擦环在外圆周上被花键固定，并与飞轮上的花键接合。它们可以自由地在轴向滑动，摩擦材料因此旋转飞轮，飞轮将传递扭矩。

从动轴还可以支撑花键上的圆盘，花键上的圆盘也随从动轴旋转并可以轴向滑动。如果踏板上的作用力被移除或释放，弹簧就会将圆盘压到摩擦环上，扭矩就会在传动轴和从动轴之间传递。

如果n是板的总数，包括驱动部件和被驱动部件，活动表面的数量将是n-1，因为有一条线或一个共同的表面。

多片离合器视频:

多片离合器类型:

有三种类型的多片离合器：

弹簧式多片离合器。
膜片式多片离合器
液压操作或自动离合器。

弹簧式多片离合器:

这种离合器用在旧汽车和自行车上。在这种类型的离合器中，一个盖子与发动机的飞轮连接在一起，它用于压力推力轴承的多个离合器板的包装型离合器，板相互连接并放置在花键轴上

它还具有一个压板，用于有一个连接到踏板叉的外套筒的地方，这样按压踏板将使压板向外移动，以便脱离离合器，从而执行离合器的操作

使用的压力板与离合器板相接触，以便与离合器接合，松开接触将使离合器脱离

离合器的接合是由弹簧的刚度来完成的，弹簧的刚度应该足以应付它将施加在传动体上的负载，也由放置在压力板后面的环形推力弹簧的数量来提供，由于这些推力弹簧的压缩，离合器就会脱离。

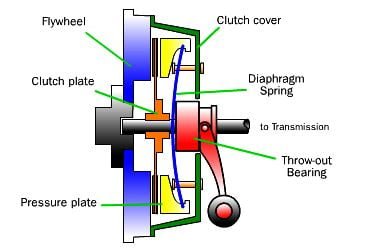

膜片式多片离合器:

用于现代汽车和自行车。它是弹簧式多片离合器的改进型，将弹簧式离合器旋转放置的推力弹簧替换为一种特殊的冠状弹簧，称为膜片弹簧

离合器处于啮合状态时，膜片离合器的指状翅片处于浮动状态，另一端附着有摩擦衬里的多个离合器片与飞轮持续摩擦接触，从而产生发动机飞轮与传动轴之间的动力。

当司机为了换挡而按下离合器时，司机施加在踏板上的力将转移到膜片弹簧上，膜片弹簧的手指形状反过来会减小，使离合器脱离。

液压操作或自动离合器:

它是一种先进的离合器类型，用于汽车/车辆具有自动变速器。

在这种类型的离合器液压装置具有高度压缩的流体，由加速踏板操作，并与多片离合器耦合，离合器的接合和分离将由液压装置的输出，由加速踏板控制。

多片离合器是自动变速器的最佳离合器装置，因为它具有高扭矩传动，也由于它的优点是操作离合器所需的输入力较小。

多片离合器优点:

多片离合器的优点有:

多板离合器将传输非常高的扭矩，由于各种不。摩擦衬垫或摩擦面。
对于相同的动力传动，多片离合器的尺寸比单片离合器要小得多，因此它非常紧凑，适用于我们不希望出现任何滑移的现代车辆。
多片离合器应用于重型车辆和赛车传递大扭矩。
多板离合器应用于两轮车，那里有一个空间的限制。

多片离合器缺点:

缺点如下:

多片离合器由于没有摩擦衬垫和高扭矩要求而过于昂贵。
多片离合器重量大，由于没有。而衬里的摩擦也由于输入的力大。
离合器的接合不是瞬间的。

多片离合器用途:

以下应用为:

多片离合器用于赛车和汽车。
它也用于重型商用车传递高扭矩。

为您提供更多资源:

参考资料[外部连结]

https://en.wikipedia.org/wiki/Clutch

这都是关于多板离合器从我这边。请在评论框中告诉我你的想法。如果你喜欢这篇文章，请分享给你的朋友和家人。
