在这篇文章中，我将向您详细介绍数控机床及其结构。首先，您将了解定义、构造、类型和详细的工作。之后，我将讨论数控机床的类型、优点、缺点和应用。

那么，让我们开始什么是数控机床?

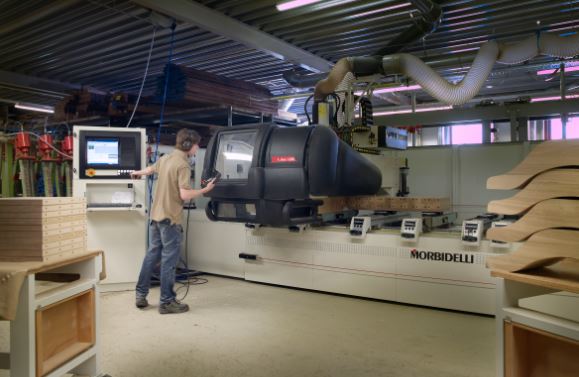

什么是数控机床?

数控是一种加工过程，它使用一组预定义的字母数字代码来控制特定工具的动作。这些字母数字代码包含工具移动的信息。

但是你可以想象数控机床与传统机床有何不同?

在传统机器中，体力劳动者负责控制不同的参数，如电机的速度、进给量、旋转方向和切割深度。然而，在数控机床中，控制面板负责控制所有这些参数。

你知道吗?通过现在的数控技术，我们可以创造3 d打印人类和建筑。大多数复杂的生产设备或部件现在都很容易建造数控3d打印机．

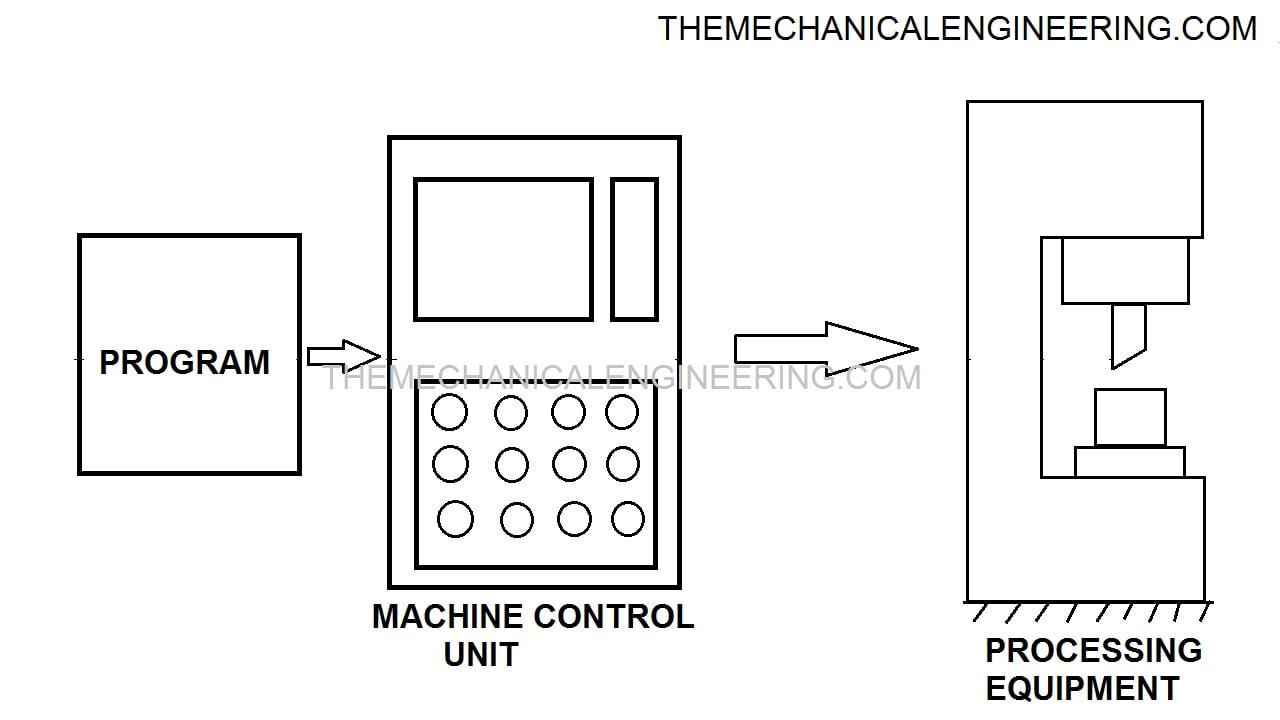

数控机床结构涉及的部分:

以下数控机床施工涉及七个部分:

一套指令或程序
机器控制单元(MCU)
信号输出通道
磁带播放器
数据缓冲区
反馈通道而且
机床．

一套指令或程序:

程序是一组详细的指令，指导机床做什么和如何做。程序员负责用字母数字形式编写程序。程序的每一步都指示机床的运动和位置。该指令作为机器控制单元(MCU)的输入。

为了存储这组指令，我们通常使用一种输入介质，如L-in宽纸带或宽穿孔纸带。早期使用穿孔卡片、35mm电影胶片和磁带。

注:还有另外两种输入方法。第一种是通过手动输入指令，另一种是通过计算机的直接链接，也称为DNC(直接数字控制)。

机器控制单元(MCU):

这部分是机器的大脑。就像,CPU就是电脑。它由硬件和电子设备组成，用于读取和理解存储在输入介质中的信息，并将其转化为机床的动作。

控制单元的基本部件包括磁带阅读器、数据缓冲区、信号输出通道和反馈通道。让我们深入了解每一个人。

信号输出通道:

它们负责向机床(伺服电机)发送关于执行什么功能和如何执行的指令。

带读者:

它是一种机电设备，读取嵌入在穿孔纸带中的指令。

数据缓冲区:

它读取存储在磁带阅读器中的数据。

反馈渠道:

它们负责将数据发送回机器控制单元。

机床:

它是机器中执行功能/操作的部分。例如，假设设计了一台数控机床来执行机器钻井作业．这种数控机床由主轴、控制运动的电机、切削工具、工作台、工作夹具和其他支持设备等工具组成。

所有这些元件都根据控制器的指令工作。这些工具负责执行多种功能，如钻孔、切割、旋转、更换仪器等。

数控机床分类:

的分类数控机床分为四种类型:

根据运动控制
根据控制回路
基于电源而且
根据定位系统。

让我们一个一个详细讨论，

根据运动控制:

根据运动控制，这可以分为三种类型:

点对点机制
直切机构及
仿形机制。

点对点机制:

在该系统中，工件或主轴在指定位置从一点移动到另一点，使主轴可以在工件上工作。这个系统也被称为定位系统。数控钻井就是一个例子。这是三种方法中最简单的，也是最便宜的。

直切机构:

该系统刀具平行于其中一个轴，它可能是(X, Y，或Z)，并以控制的速度移动。适用于铣削加工制造矩形形状的工件。它还可以进行点对点的运动。

仿形机制:

这是最复杂和最昂贵的机制之一，因为它涉及同时控制两个或多个轴来获得所需的形状。在该系统中，工件在连续的路径上移动，使刀具可以在轴移动时工作，使其能够产生有角度的曲面或2d、3d曲线。

按控制回路分类:

根据控制循环，这可以分为三种类型:

开环和
闭环。

开环:

在该系统中，控制器向电机发出指令，但运动和方向并不完美，但仍然可以生成所需的形状。它通常比闭环更便宜。

闭环:

这种方法使用许多传感器、传感器和计数器来准确地估计桌子的位置。它使用反馈单元将工件位置与从控制器单元接收到的信号进行比较。这是一个昂贵而复杂的系统。

基于电源的分类:

基于电源，这被分为三种类型:

电
液压和
气动系统

电:

本系统利用交直流电机使用电源来运行。它使用复杂的布线和电路控制系统。

液压:

它使用液压泵和闸板提供必要的动力。这是相当小的尺寸和有一个高扭矩。它通常适用于快速反应行动。

气动系统:

该系统采用液压闸板和泵。数控加工很少使用这种系统，因为它体积大，扭矩小。

按定位系统分类:

根据定位系统，这被分为三种类型:

增量构建和
绝对定位系统。

增量的定位:

在该系统中，前一个位置的增量或变化成为确定下一个位置的参考点

绝对定位:

在该系统中，原点作为参考点，需要控制单元自行计算位置。

数控机床工作原理:

在制造过程中使用数控机床的步骤如下:

规划过程:该过程涉及根据制造工艺对工件的工程图纸进行解释。这个规划过程涉及到路线表的准备。路线表是显示工件必须经过的一系列操作的文件。
编程过程:在此过程中，程序员根据工件必须经过的操作顺序或加工过程编写程序。编程指令转换为输出信号，控制诸如主轴转速、刀具选择、刀具运动和切削液流量等动作。
磁带准备:这一步涉及到在磁带中打孔程序。在手动部分编程中，程序打孔是通过具有带式打孔能力的打字机式设备完成的。
带检验:准备好胶带后，下一步是检验，检查胶带的准确性。有时是通过计算机程序在纸上执行工具的不同动作来完成的。这种方法可以发现磁带中的主要错误。另一种方法是“酸性测试”，包括在样品工件上执行刀具的所有动作。该样品工件可以由塑料或泡沫制成。
生产:这是最后一步的使用数控磁带生产。它包括管理原始工件，指定和准备工具&任何特殊夹具，以及设置数控机床为操作所需的任何其他工具。数控机床装载原始工件，并根据胶带上的指示对其进行操作。动作完成后，将原工件卸下，另一种原工件装入机器。

数控机床工作视频:

视频来源萨阿德·法希姆

数控机床的优点:

这些是数控机床的以下优点:

减少非生产时间:数控机床有助于增加机床的生产工作时间。通过减少非生产性的机器运动，如更换刀具，工件处理时间等，有助于减少非生产时间。
缩短完成工作的时间:数控机床有助于自动化所有的手工工作，如切割，钻孔等。这样就减少了完成工作所需的时间。
更大的灵活性:有了数控机床，就很容易改变设计，改变生产计划，并为紧急订单改变工作。
改进的质量:数控机床用于生产复杂零件，其中人为错误的几率很高。它有助于制造精度更高的零件，减少陡坡，并降低检查要求。
减少空间需求:与传统机床相比，数控机床需要更少的空间，因为数控机床中的工具是自动化的，因此它需要更少的空间。
操作简便:数控机床可以由不太熟练的工人轻松操作。由于数控机床的所有过程都是自动化的，因此只需要人工监控工作。
避免人为错误:数控机床有助于避免人为错误，因为所有操作都是自动化的，涉及的人为干扰最少，因此人为错误的可能性最小。
降低人工成本的结果:使用与传统机器相比，这种技术需要最少的人工干预，从而降低了人工成本。这样管理层可以节省人力成本。
尺寸精度高:与传统机床相比，使用该技术有助于获得更高的尺寸精度。

数控机床的缺点:

这些是数控机床的以下缺点:

高投资要求:该系统技术复杂，投资较高。由于它需要更多的投资，所以它要求管理层更积极地使用机器，以通过提高产量来弥补成本。这样管理才能带来更大的投资回报。
维护成本较高:数控机床使用错综复杂的技术，由于这些用于大量回收投资，因此，由于广泛使用，有相当大的磨损，因此，这台机器比传统机器需要更高的维护。
涉及受过培训的NC人员:数控机床需要训练有素的人员，因为它涉及复杂的技术，不能由普通员工处理。寻找、雇佣和培训这些员工的问题涉及到更高的成本和时间，所以这是劣势。
编程要求:要在机床上进行更改和故障排除，数控机床需要一个对数控编程有深刻理解的人。因此，有必要对人员进行编程培训，这涉及到更高的成本。

数控(NC)与计算机数控机床(CNC)的区别:

这些是以下是数控机床与数控机床的区别:

NC代表数字控制，而CNC代表计算机数字控制．
数控机床是由一组被称为程序的符号、数字和字母形式的指令来调节的，而数控机床则使用字母数字代码来控制刀具和工件的运动和运动，这是一种更高级的制造方法和运动形式。
数控机床程序存储在穿孔纸带中，而数控机床程序则直接通过计算机在键盘的帮助下提供。
在数控机床的程序中进行任何更改都是非常困难的，就像我们需要在数控机床的程序中进行更改一样，我们必须将其输入到穿孔带中，然后才能由机器执行，但在数控机床中，程序中的更改可以很容易地进行，因为通过对变量进行更改，可以很容易地实现更改。
数控机床没有存储程序的存储单元，而数控机床有存储单元。
操作数控机床需要高技能的劳动力，而操作数控机床则需要低技能的劳动力。
数控机床比数控机床便宜。与数控机床相比，数控机床的维护成本也更低。

数控机床应用:

的数控机床用于大多数行业，特别是在金属加工行业．金属加工行业中最常见的操作是金属切削。在这个行业中，数控设备用于整个金属去除过程(包括铣削，钻孔，包括镗孔，砂光和锯切等过程)。它也用于打孔按以及热切割机。

数控机床程序编写步骤:

为机器编程的人必须对机器中使用的类机器部件、不同工具的工作原理、不同部件的功能等有详细的了解。

确定要执行的加工操作:第一步是确定机器需要执行的动作。对于简单的机器来说，这是毫不费力的，因为步骤较少，但对于复杂的机器来说，这就变得困难了
决定机器动作:工具需要执行的操作顺序是最重要的决定。
坐标计算:这一步是整个过程中最关键的一步，因为在这一步中，程序员需要对工具移动的坐标进行所有计算。程序员需要确定仪器的所有坐标、速度和馈电。它还需要设置零轴和坐标(x-y-z)。需要确定切割的深度、刀具的速度等。
程序编写:收集以上所有信息后，程序员根据说明编写程序。

内部资源:

结论:

数控机床是一种重要的制造方法，帮助制造业生产不同种类的产品。有不同类型的数控机床，如开环，闭环，液压，电动等。

希望，所以这篇文章帮助你更清楚地了解数控机床及其优点和缺点。一定要对你所有关于这个话题的问题发表评论。
