成型机:定义，零件，工作原理，类型，操作，优点，应用[注释& PDF]

在这篇文章中，我们将学习定义，零件，工作，类型，操作，优点，缺点，成形机的应用。

在每篇文章的末尾，您都可以轻松下载本文的PDF版本。

让我们从Shaper Machine的介绍开始，

塑形机简介:

成型机是一种往复式机器，用于生产水平，垂直平面。工件固定在工作台上，滑枕握住工件单点刀具。在前进行程中，(连接在滑枕和工件上的单点刀具固定在工作台上)。

塑形机定义:

整形机是一种生产机器，其中单点刀具被连接，工件是固定的，而向前移动的刀具切割工件，作为回报，工件上没有切割，用于生产平面和角表面。

现在来到塑形零件，

成型机零件:

整型机由以下部分组成:

基地
列
表格
横梁
内存
拍板盒
升降丝杠

让我们一个一个理解，

基础:

底座是整片机最重要的部件，因为它承载着整片机的所有载荷。它是由铸铁制成的。它吸收振动和其他力量发生时，执行整形操作。

专栏:

立柱安装在底座上。它也是由铸铁制成的。立柱支撑前后移动的滑枕进行操作。它还用于覆盖驱动机构。

表:

它安装在马鞍上。它也是机器的重要部件之一。

工作台可以通过旋转横向进给杆横向移动，也可以通过旋转升降螺杆垂直移动。它是一种盒式铸件，具有精确加工的侧面和顶部表面。

这些表面有用于夹紧工件的t型槽。在重型成型机中，工作台与工作台支架夹紧，使其更加坚硬。

横梁:

它也安装在鞍座所在的立柱上。

工作台的垂直运动和水平运动是通过升降螺杆提高或降低横轨和通过横进螺杆移动鞍座来实现的。

内存:

闸板往复运动，携带单点刀具的刀头。

工具头在拍板盒，这只会在公羊向前冲程时引起切割动作。刀具的进给量或切削深度由下进给螺杆决定。

成型机械加工:

简而言之，塑形器的工作原理是快速返回运动机构。

让我们深入了解，

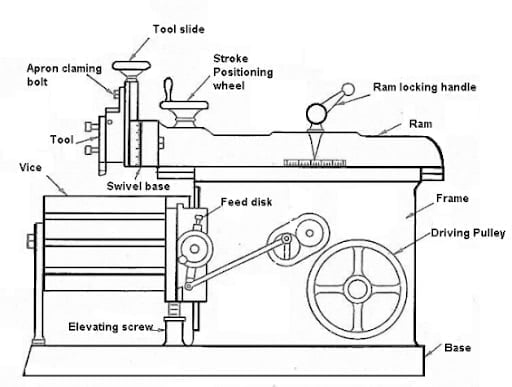

正如你可以看到上面的形状机的图表，刀具是由Ram和工件是固定在桌子上。

当我们打开电源时，滑枕相对于工作台往复，这意味着刀具在向前方向切割工件材料，当移动返回时，没有切割。

切削过程在滑枕低速下进行，回程在高速下进行。

利用手横轮我们可以做上下工作台。

塑形机工作视频:

视频Credit toANUNIVERSE 22

现在开始操作，

成型机操作:

一般来说，在Shaper上执行的操作有四种类型:

垂直切割操作
水平切割操作
倾斜切割和
角度或不规则切割操作

塑形机类型:

塑形机有九种不同类型:

标准的塑造者
立式成型机
水平牛头刨床
的塑造者
普遍的塑造者
曲柄牛头刨床
绘制切割成形器
液压成型机
轮廓成型机

我们将详细研究这些机器，让我们开始:

标准的塑造者:

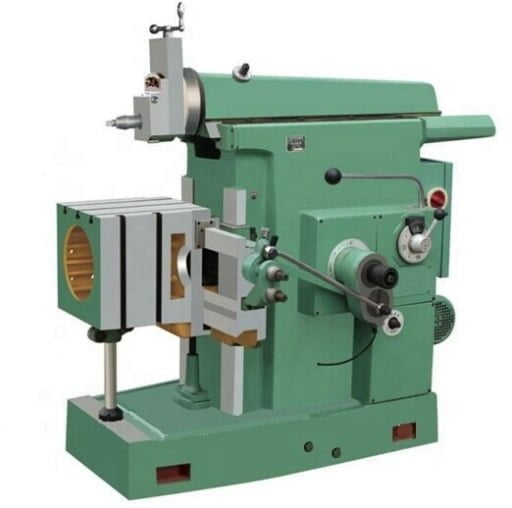

标准成型机是工业上常用的设备类型。向前切削过程发生，向后切削不发生。

垂直牛头刨床:

工具在垂直轴上的运动。工件放置在可以进行横向、纵向和旋转运动的工作台上。

立式成形机广泛用于切割槽、键孔、槽等。

水平塑造者:

将工具固定在水平轴上的滑枕，并且滑枕是往复的。

这种类型的机器也用于生产平面，键槽，外槽，和更多。

的塑造者:

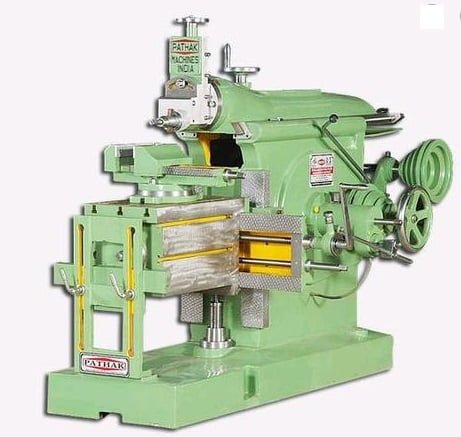

现在很少有工业使用这种机器。在齿轮成形机中，齿条和小齿轮装置被用来使冲压件往复切削操作。

导线的速度和方向取决于导线的数目齿轮以及它在齿轮系中的排列。

普遍的塑造者:

万能成形机的主要优点是，可以向各个方向进料。水平面、垂直面或斜面。

在这种机器上，你还可以把桌子绕着它自己的轴旋转。这种通用的功能使这台机器能够执行各种类型的操作。

曲柄牛头刨床:

它也是非常常见的形状器类型。刀具(单点)往复运动，与行程长度相等，工件夹在可调工作台的位置上。

抽切成型机:

在这台机器中，工件金属在冲压回程过程中被移除。

液压成型机:

在这种机器中，滑枕的往复运动是由液压机构提供的。这种液压成形机使用高压下的油，活塞杆的末端与冲压件连接。

高压油首先作用于阀门的一侧活塞然后在另一边使活塞往复运动这个运动传递给活塞。

本机的主要优点是滑块驱动的切削速度和力是恒定的。从开始到完成切割，它不会产生噪音，运行平稳。

成型机规格:

塑形机的规格如下:

机器重量。
所需的占地面积。
滑枕最大行程
传动型式(液压、齿轮、曲柄式)
输入功率
切回行程比
工作台和工作台的角度运动
饲料

成型机的优点:

Shaper的优点如下:

刀具(单点刀具)成本低。
这台机器可以很容易地握住工件。
它能产生平坦或有棱角的表面。
Shaper的设置非常容易，工具的变化也很容易。

成型机的缺点:

塑形机有以下缺点:

切割速度不是很高。
只能固定一个刀具。没有一个以上的切削工具可供选择。

成型机的应用:

Shaper Machine的以下应用:

成型机是用来制作内样条的。
它生成水平、垂直或角平面的直平面。
它也制造齿轮齿。
用滑轮或齿轮制作键槽。
它也产生凹凸轮廓或凹凸轮廓的组合。

通过视频了解塑形机:

视频Credit to学习和成长

Shaper重要常见问题:

什么是塑形机?

成形机是制造业中的一种机床，用于从工件上去除材料，以在工件上产生平整的表面。

塑造者的工作原理是什么?

它适用于快速返回运动机构原则。

这台机器执行什么操作?

执行如下操作:
加工水平，垂直，倾斜，不规则表面和切割槽，键槽，槽。
