不同类型的齿轮[注释及PDF]

在这篇文章中，我们将研究不同齿轮类型这些是正齿轮，斜齿轮，双螺旋和鲱鱼骨齿轮，交叉斜齿轮，和蜗轮。

在本文的末尾，您可以下载本文的PDF格式。

齿轮是一种旋转机械元件，它具有由各种制造过程切割的齿。

齿轮的定义:

齿轮是用来将动力从一个轴传递到另一个轴的。当齿啮合时，动力将从驱动轴传输到安装有齿轮的从动轴。

齿数会因驱动器和驱动器的不同而不同。由这个因素我们会根据需要获得不同的速度。

一个重要的点齿轮不需要中间环节和传输运动的直接接触。

齿轮类型:

齿轮的不同类型是:

• 正齿轮
• 斜齿轮
• 双螺旋和鲱鱼骨齿轮
• 交叉斜齿轮
• 蜗轮

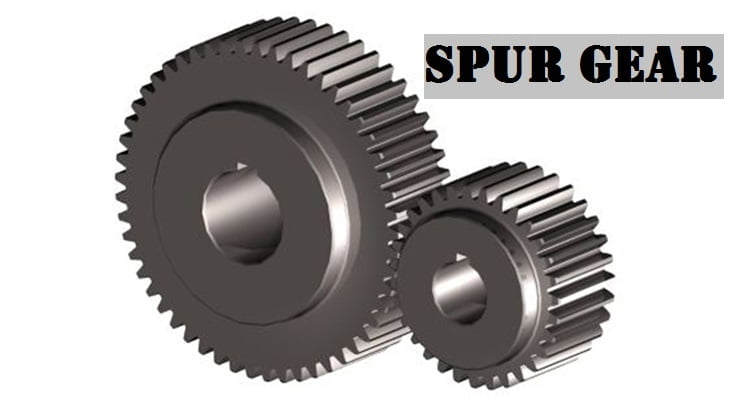

齿轮:

正齿轮是最常见的齿轮类型。它们有直齿，安装在平行轴上。当正齿轮啮合接触将是整个宽度平行于轴的轴。

因此，当它们应用于高速时，突然施加的负载应力将会产生冲击和有害(危险)和过度的声音。

所以它们适用于中速。齿轮可以是内部或外部。

当齿在圆柱外面被切割时，它们被称为外齿轮，当齿在里面被切割时，它被称为内齿轮。

当外部网格时，它们将以相反的方向旋转，当内部网格时，它们将以相同的方向旋转。我们知道没有轴向推力。

有一个好处是，轴承工作将会减少。由于冲击加载力作用的时间非常短，因此会有疲劳失效的机会。

正齿轮应用:

以下正齿轮的应用是:

• 电动螺丝刀
• 洗衣机及
• 布干燥机。

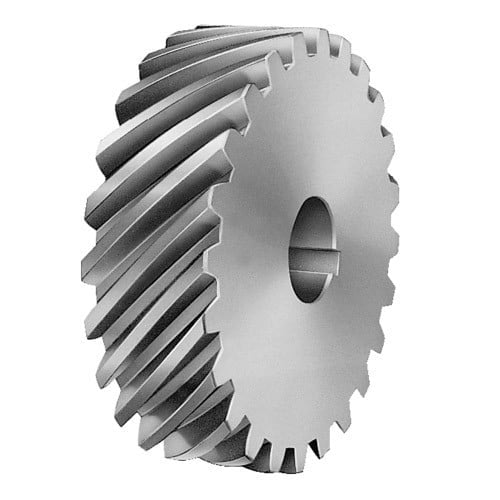

斜齿轮:

齿被切成一个角度，以便当斜齿轮的齿啮合时，接触开始于齿的一端，它将逐渐扩散，因为齿轮旋转到两个齿将充分啮合。

所以我们可以说:

• 将会有一个渐进的过程。
• 对牙齿的影响会小一些。
• 会有更少的噪音。
• 由于齿的角度，会有推力或轴向负荷，这是不存在的正齿轮，所以我们必须使用轴承，以尽量减少负荷。
• 这些齿轮具有较高的承载能力，可用于更高的负荷。
• 牙齿可以是右撇子也可以是左撇子。右齿(当斜度远离观察者时)和左齿(当斜度朝向观察者时)。

斜齿轮可用于汽车。代价将是高昂的。

应力为法向应力，法向应力在两个平面上产生弯曲，切向力产生剪应力，齿斜产生轴向载荷。

螺旋升角:齿向齿轮轴倾斜的角度。它也被称为螺旋角。

• Pn(正常螺距):沿正常螺旋线测量的最短距离
• P(节):它是两个对应牙齿之间的距离。

双螺旋和鲱鱼骨齿轮:

为了克服斜齿轮中的轴向推力，采用了双斜齿轮。这就像一对斜齿轮固定在一起，一个是右螺旋，另一个是左螺旋，所以力的作用是相等的，相反的，它们会抵消。

当加入两个斜齿轮之间保持一个小的间隙。在双斜齿轮的情况下，两个相同的斜齿轮之间提供足够的间隙(相同的模块应该在那里)，但螺旋的手应该是相反的，易于制造，更便宜。

双斜齿轮是由跳齿轮过程，这是一个高产的齿轮制造/齿轮切削过程。但由于中间间隙较大，需要更多的空间。

在人字齿轮的情况下，没有这样的间隙，它是由齿轮成形工艺生产/制造的，这是一个缓慢的过程比滚齿工艺。

人字齿轮大多用于重型机械，这些齿轮有一个侧面的组合，而不是面对面的斜齿轮，因为没有槽。

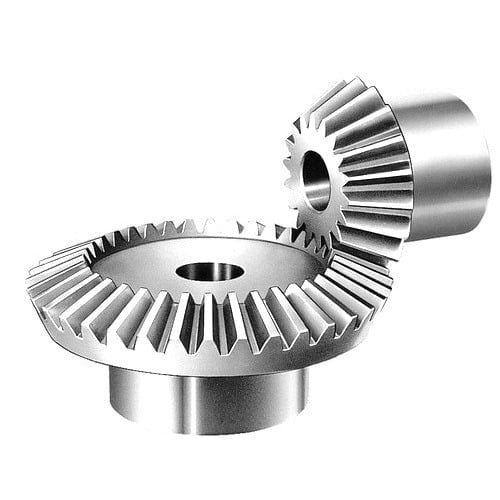

锥齿轮:

可以假设，齿轮的运动是两个圆锥在滚动，它们之间不会滑动，这意味着轴将是相交型的。

简单地说，当牙齿长在锥体上时。它将成为直锥齿轮，当齿是倾斜的，它被称为螺旋锥齿轮。

锥齿轮大多安装在一个轴之间有一个90°角，但可以设计当轴将在一个角度。注意一点，锥齿轮形成的节曲线是一个锥体。

节面是可以想象的，当齿轮啮合从峰/壳和谷/根的单个齿。所以节角是这个节面和轴之间的角，正齿轮斜齿轮，这个角度是90°，但锥齿轮它小于90°。

这个齿轮是有用的，当轴在一个角度操作时，意味着当动力传输在一个操作角度。锥齿轮用于差动驱动器。也用于手钻机构。

交叉斜齿轮:

它们用于不平行，不相交的轴，均匀旋转或旋转运动是不可能的。通过单纯的滚动，这里也会有一些滑动运动。

双曲面:它是由在另一个平面上绕一个轴旋转的斜线所产生的旋转曲面，使它们之间的角度保持恒定)。这条斜线和轴线之间的最小距离称为双曲面的咽喉。

所以双曲面/生成曲面将网格&这些可以在一条公共线上。意味着线是共同的2个齿轮。

但正如我们所知，这是一个不同平面和配对双曲面的情况，它们的宽度是有限的，并且有滚动运动来实现所需的运动。在两个双曲面连续接触的公线上，应该有滚动和滑动。

交叉斜齿轮或螺旋齿轮仅限于轻负荷应用将是机床、凸轮轴嗅IC发动机等。

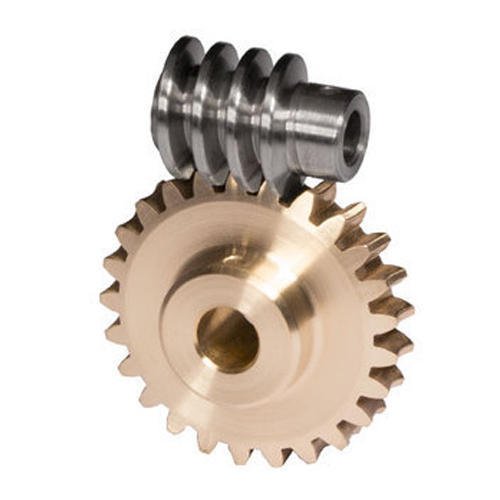

蜗轮:

他们来作为蠕虫和蜗轮蠕虫作为一个司机。它有一个非常高的螺旋角和驱动将是一个蜗轮。我们不能做蜗轮驱动器，它会增加正常的反应，这会增加摩擦。

蜗轮被使用时，大齿轮削减是必需的。在20:1-300:1之间是很常见的。

它有一个特殊的特点，由于螺旋角，蜗杆可以很容易地转动车轮，但车轮不能转动蜗杆，因为摩擦力会进入画面。这些齿轮也是不平行不相交的轴。

轴可以有任何角度，但通常是90°。该蠕虫可以想象为一个螺杆与V螺纹和蜗轮作为一个正齿轮。

蜗轮可以是单线程或多线程的概念是24齿蜗轮将提供年减少24:1 &多启动蜗轮，齿轮减少等于No。牙齿除以no。起于虫。

其次，它将提供高扭矩。它们也可以用于减速。

这里我们研究了所有不同类型的齿轮。
