在这篇文章中,我们将学习What is激光束加工?详细介绍了其定义、部件或结构、工作原理、优缺点和应用等子主题。
最重要的是,你可以在文章末尾下载PDF格式的整个文档。
雷laser:它代表光放大受激辐射.
不同类型的激光是固态、气体和半导体.在加工和焊接所需的高功率激光下,使用固体激光器。
我们将深入研究。我们先从定义开始,
激光束加工定义:
激光束加工是用激光加工工艺对工件进行开孔的一种非常规加工工艺。为了从工件上去除材料,该工艺使用了热能。
现在我们开始讲结构或主要部件,所以

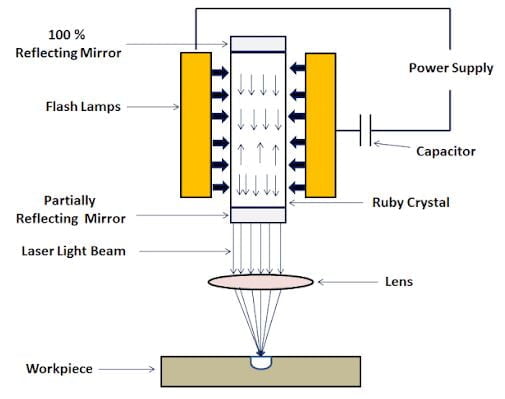

激光束加工零件或结构:
激光加工包括以下主要部分:
- 电力供应
- 电容器
- 闪光的灯
- 反射镜
- 激光光束
- 红宝石晶体
- 镜头
- 工件
电源:
电流或电力供应给系统。激光束加工采用高压电源系统。在激光对材料进行加工反应后,它将为系统提供初始功率。有一个高电压供应,使脉冲可以很容易地启动
电容器:
在循环的主要部分,电容器组在闪烁过程中充电和释放能量。电容器用于脉冲模式的充放电。
Flash灯:
它是电弧灯,用于产生极其强烈的白光,这是一个相干的高强度光束。它充满气体,电离形成巨大的能量,将熔化和汽化工件的材料。
反射镜:
反射镜主要有内镜和外镜两种类型。内部反射镜也称为谐振腔,用于产生、维持和放大激光束。它用于将激光束导向工件。
激光光束:
它是激光通过基于对活性物质轰击产生的光的相干性的光学放大过程产生的辐射束。
红宝石晶体:
红宝石激光器产生一系列深红色的相干脉冲。它通过总体反转的概念来实现。这是一种三能级固态激光器。
镜头:
透镜用于将激光束聚焦到工件上。激光首先进入膨胀透镜,然后进入准直透镜,使光线平行,膨胀透镜将激光束膨胀到所需的尺寸。
工件:
工件可以是金属的或非金属的。在这个加工过程中,任何材料都可以加工。

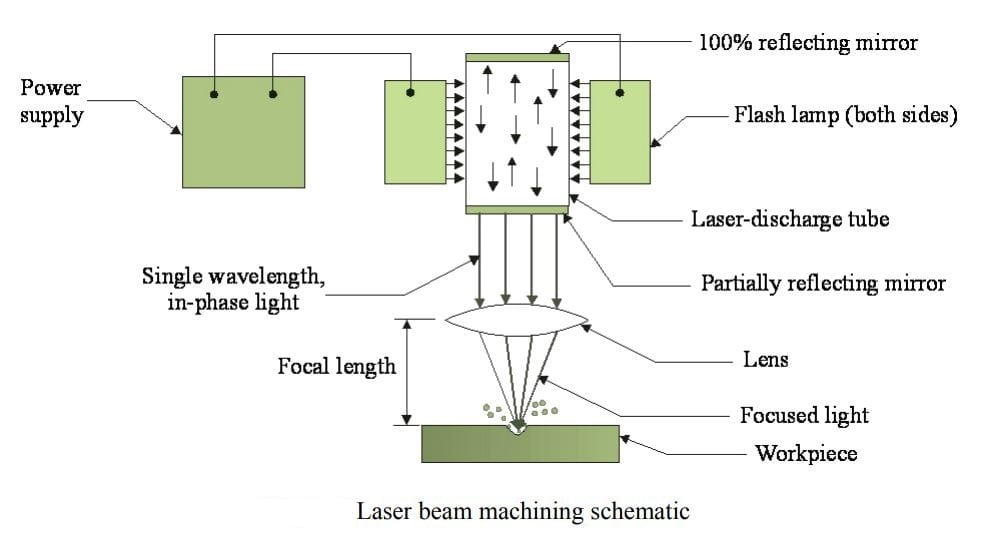

激光束加工工作原理:
激光加工是基于激光和电能转换为光能和热能的过程。
在原子模型中,带负电的电子绕着带正电的原子核在轨道上旋转。它取决于电子数量、电子结构、邻近原子和电磁场。
电子的每个轨道都与不同的能级相关联。一个原子被认为是在绝对零度温度的地平面上,在这个温度下,所有的电子都占据它们的最低势能。
处于基态的电子通过吸收能量移动到更高的能量状态,就像在高温下电子振动的增加一样。
在两端施加高压导致放电并形成气体等离子体。由于能量转换,种群反转和激光作用将发生。
激光有一个100%反射器,另一个是部分反射器。100%反射器将光子引导到气体管内,部分反射器只允许部分激光束用于材料加工。
产生的激光束聚焦在要加工的工件上。当激光照射工件时,热能撞击工件。
这将加热,然后熔化,汽化,最后,材料将从工件上去除。所以激光加工是一种热材料去除过程,它使用相干光束非常精确地加工工件。
在激光加工过程中,MRR(材料去除率)取决于所使用的波长,因为它将决定撞击在其上的能量量。
激光束加工工作视频:
激光束加工应用:
激光束加工的用途或应用是:
- 激光加工用于制造非常小的孔,焊接不导电和耐火材料.
- 它最适合脆性材料导电率低,陶瓷,布料和木材。
- 激光加工也用于外科手术,微钻孔手术。
- 医学中的光谱学与摄影“,”
- 它也用于大规模的宏观加工生产。
- 切削薄和硬材料的复杂型材。
- 它被用来打小洞。示例:婴儿喂食器的乳头。
激光束加工优点:
激光光束加工的优点如下:
- 在激光束加工中,包括非金属在内的任何材料都可以加工。
- 可以加工精度很高的极小的孔。
- 刀具磨损率很低。
- 功上没有机械力。
- 像塑料、橡胶这样的软材料很容易加工。
- 这是一种非常灵活且易于自动化的机器。
- 热影响区很小。
- 激光加工可以得到很好的表面光洁度。
- 热处理和磁性材料可以焊接,而不会失去其性能。
- 可以保证工件上的精确定位.
激光束加工缺点:
激光光束加工的缺点有:
- 激光加工不能用于制造盲孔,也不能钻太深的孔。
- 加工的孔不是圆的和直的。
- 投资和维护成本高。
- 存在安全隐患问题。
- 激光光束加工的整体效率较低。
- 它仅限于薄片。
- 金属去除率也很低。
- 闪光灯寿命短。
- 在这个过程中金属的去除量是有限的。
