车床是生产机械中最古老的机床之一.这台机器也被称为“机器之母”。
今天我们将学习定义,零件,类型,操作,规格,优点,缺点,车床的应用。
注:在文章末尾,您可以轻松下载全文PDF格式。
我们先从介绍开始,
机床简介:
车床可能是人类所知道的最古老的机床。它的第一次使用可以追溯到公元前1300年埃及.第一台车床是一台简单的车床,也就是现在所说的双人车床。在这个过程中,一个人将用绳子转动木质工件,另一个人将用锋利的工具塑造工件。
古罗马人进一步改进了这种设计,他们增加了旋转弓和泡沫桨(就像缝纫机一样)。
在工业革命期间,蒸汽机和水轮被安装在车床上,将工件旋转到更高的速度,使工作更快更容易。
然后在1950年伺服机制是用来控制车床的。从这种简陋的乞讨,经过两个多世纪的时间,现代发动机车床已经发展起来。
现在我们有最先进的车床形式,这是计算机数控车床.亨利MAUDSLAY,一位英国工程师被认为是车床的发明者。
机床定义:
车床是一种机床,它在刀具的帮助下,以切屑的形式从旋转工件上去除不需要的材料,刀具穿过工件,可以深入工件。
这是其中之一最通用的和广泛应用的机器世界各地的工具。
这也被称为'“机器之母”.如今,车床已经成为一种通用机床,用于生产和维修工作,因为它允许在上面进行各种各样的操作。
机床零件:
的车床由以下主要部件组成:
- 床上
- 主轴承
- 尾架
- 马车
- 鞍
- 交叉幻灯片
- 小刀架
- 刀架
- 围裙
- 查克
- 光杆
- 导螺杆
- 主轴

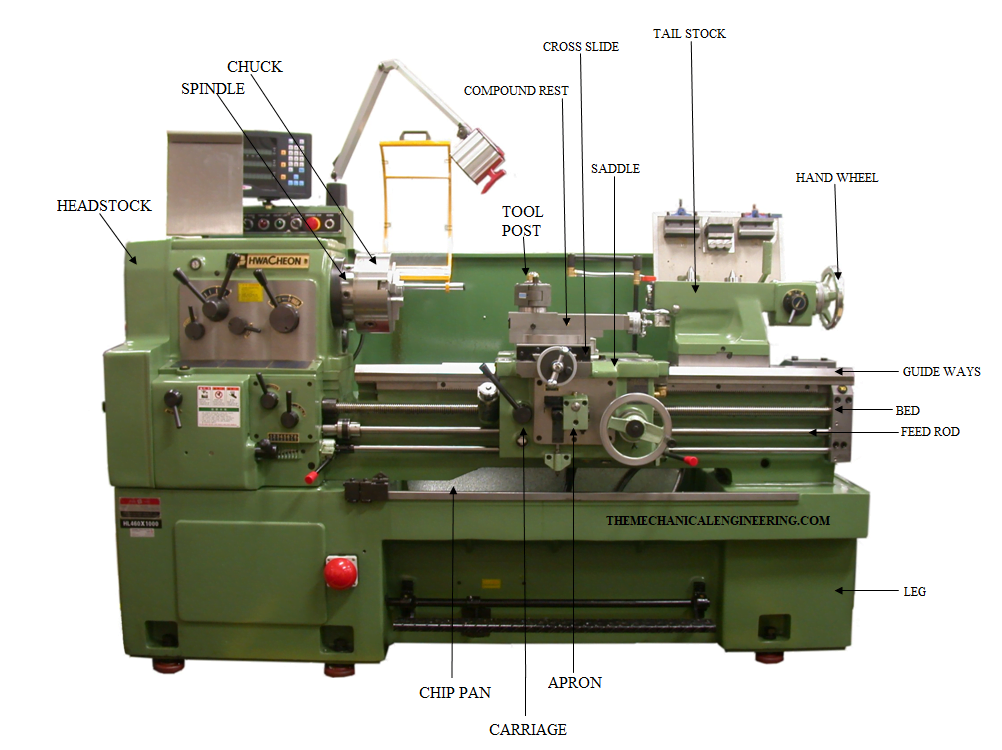

我还在车床图中显示了不同的零件。
让我们先从床开始,
床:
车床的床身是车床所有其他部件安装在上面的底座.的床是用铸铁或镍铸铁合金并且支承在宽的箱形截面柱上。
其上表面被刮除或接地,并设有导向面和滑动面。
床由纵向运行的重金属滑梯组成,在它们上面施加了方式或v。它由十字格栅刚性支撑。
的三大单元安装在床上的有:
- 主轴承。
- 尾座。
- 马车。
机床上沿滑动面引导的磨屑或地面保证了这三个单元对中精度。
主轴承:
床头柜位于床的左端。的主轴箱的主要功能是将动力传送到车床的不同部分.
它在轴承中支撑主轴,并正确地对准主轴。它还包含一个必要的传动机构,具有变速杠杆,以获得不同的速度。
主轴箱上的附件均安装有主轴:
- 三爪卡盘。
- 四爪卡盘。
- 车床中心和车床狗。
- 弹簧夹头。
- 面板。
- 电磁吸盘。
尾座:
尾座是一个可移动的铸件,位于床身方向上的主轴箱对面。
的尾架的基本功能是:
- 在加工时支撑工件的另一端。
- 握着工具进行诸如钻孔、扩孔、攻丝等操作。
它由死中心、调节螺丝和手轮组成。尾架本体在底座上可调,底座安装在床的导轨上,可移动。
运输:
车厢位于主轴箱和尾座之间。支承架的基本功能是在操作过程中支撑、引导和向工作方向馈送工具。
它由五个主要部分组成:
- 鞍
- 交叉幻灯片
- 小刀架
- 刀架
- 围裙
马鞍:
它是一个h型铸件安装在车床的顶部。它为横滑架、复合休息架和工具架提供支撑。
交叉幻灯片:
十字滑块一侧设有母燕尾,并与其公燕尾组装在鞍座顶部。
十字滑块的上表面设有T形槽,用于固定后刀架或冷却剂附件。刀架基本上为刀具提供了一个安装的或自动的横向移动。
化合物:
交叉滑道的顶部是复合休息。它支持刀架和刀具在其不同的位置.复合休息是必要的车削角和镗短圆锥和形状的成型工具。
工具:
工具架安装在复合架上。用于装各种切削刀架。支架放在楔子上,楔子底部成形,适合凹形圆环(节段型),
它允许通过倾斜工具来调整切削刃的高度。它固定在最上面的滑梯上。它通过鞍座的运动、横向滑动和顶部滑动来获得运动。
的三种类型的刀架常用的有:
- 环和摇杆刀架:它由一个圆形的刀架和一个用于容纳刀具或刀架的槽组成.
- 快速更换刀架
- 方头刀架。
围裙:
的围裙系在马鞍上,挂在床前.机座由齿轮和离合器组成,用于将运动从送料杆传递到小车,以及在切削螺纹时与丝杠啮合的分离螺母。
两种围裙广泛应用:
- 采用滴虫机构。
- 摩擦或狗抓。
查克:
卡盘主要用于夹持工件,特别是长度短、直径大或形状不规则,不能方便安装在中心之间的工件。它可以通过拧上主轴头来连接到车床上。
四种不同类型的卡盘最常用的车床:
- 独立或四爪卡盘
- 三爪或通用卡盘
- 收集卡盘和
- 电磁吸盘
独立式或四爪卡盘:
它用于不规则形状,方形或八角形的粗糙铸件,在这样的工作中,一个孔要定位在中心之外。它由四个下颚组成下巴由一个键独立驱动和调整,以保持工作状态。
三爪或万能卡盘:
它由三个卡爪组成,通过转动钥匙同时移动,工件自动保持在卡盘开口的中心。它是用来握住一个圆形,六角形棒或其他对称工作。
弹簧夹头:
它主要用于需要生产工作的地方,如绞盘车床或自动车床。用于夹持小尺寸(63mm以下)棒材。
电磁吸盘:
它们是永磁式或电动的。在车床上,它还没有得到广泛的应用。
进给杆:
进给杆是一种动力传动机构,用于小车沿着车床的纵轴进行精确的直线运动。在一些车床上用丝杠代替进给杆。
导螺杆:
丝杠主要用于在车床上进行螺纹加工时。正如我们所知道的,螺纹加工需要工作(工件)的旋转运动和工具(刀架)的线性运动。
因此,工作的旋转是由卡盘和所需的直线运动的工具柱(当丝杠驱动马鞍时)提供了一个丝杠的帮助。
机床工作原理:
车床的工作原理是转动工件和固定的刀具。
工件被固定在两个刚性和坚固的支撑之间,称为中心,或在卡盘或旋转的面板中。
车床在刀具的帮助下从旋转工件上以切屑的形式去除不需要的材料,刀具是横向的,可以在工作中深入进料。
车床的主要功能是将金属从工件中取出,使其具有所需的形状和尺寸。
正常的切削操作是用与工作轴平行或成直角的刀具进行的。
刀具可以以相对于工作轴的角度进给,用于加工锥度和角度。
车床加工产品:
从车床上可以制造各种各样的产品那就是螺母,螺栓,活塞,活塞,泵部件,电机部件,套筒,飞机部件,枪管,烛台,火车部件,球杆,木碗,棒球棒,曲轴和许多更多的东西。
机床类型:
有10种不同类型的车床这些是:
- 发动机车床或中心车床
- 速度车床
- 转塔车床
- 绞盘车床
- 工具室车床
- 台式车床
- 缺口床车床
- 空心主轴车床
- 立式转塔车床
- 数控车床.

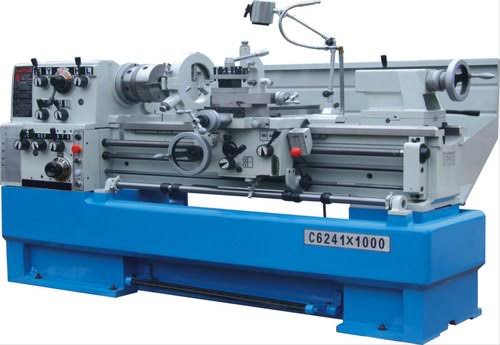

发动机车床或中心车床:
的普通车床是车床家族中最重要的工具,也是迄今为止使用最广泛的车床类型。
它的名字来源于这样一个事实:早期的机床是由独立的发动机或带有架空皮带的中央发动机驱动的和轴。
可以由发动机车床进行的操作有车削、车削、开槽、滚花、穿线和许多其他可以由它进行的操作。
发动机车床由主轴箱、尾座、床、鞍座、车厢等部件。
- 主轴箱包括主轴和电机。它还包括齿轮和滑轮,用于改变齿轮速度和进给速率。
- 提供尾架是为了方便在中心之间保持工作,并允许使用钻头、丝锥等工具。
- 刀具可以通过进给杆和丝杠参照车床轴在横向和纵向上进给。
发动机车床可在大小处理到1米直径的工作和1到4米长的。

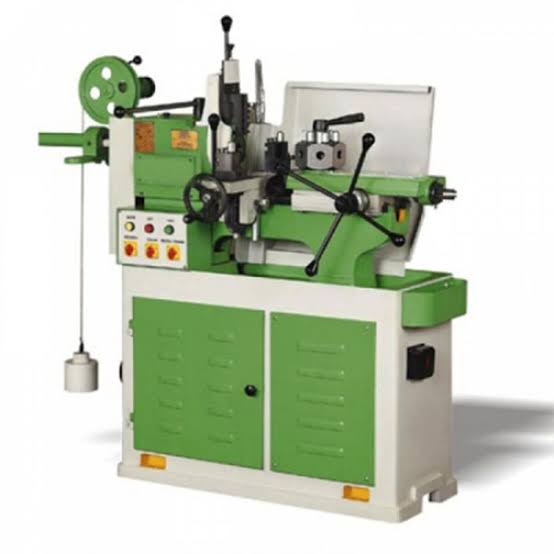

转塔车床:
它是一种用于大规模生产产品的生产机器。它主要处理重型工件。这种车床的特点是尾座被六角形转塔所取代。
在这种情况下,几个工具被安装在一个旋转的炮塔上,以便在最小的时间浪费的情况下执行大量的作业。
转塔通常可容纳6个工具,用于钻孔、沉孔、扩孔、攻丝等不同的作业,通过转塔的分度可将这些工具依次带入工作位置。车床基本上是用于转塔的重复批量生产.

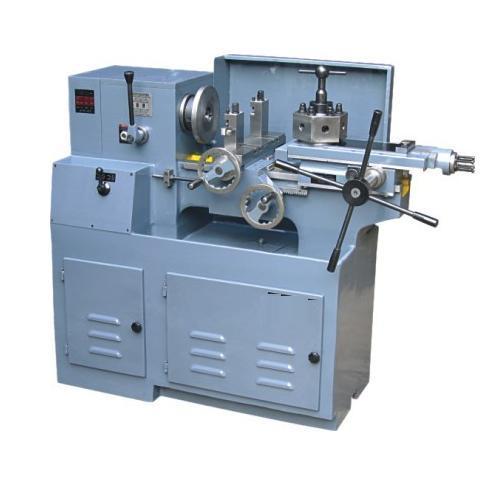

绞盘车床:
它类似于炮塔车床。用于轻型工件的批量生产。它包括一个绞盘滑块,在辅助滑块上移动,可以夹在任何位置。
这是最适合小零件的生产,因为它的重量轻,短行程的绞盘滑块。

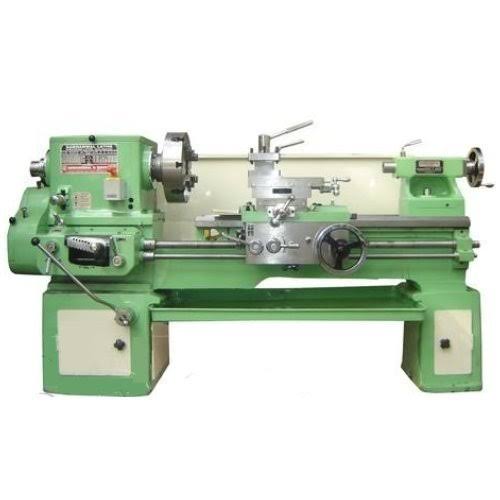

高速车床:
这是最简单的车床形式,由简单的主轴箱,尾座和刀架组成。无齿轮箱、丝杠和支架的。非常高的速度主轴轴。主轴转速范围为1200 ~ 3600rpm。
工具是手动操作的。锥轮是主轴转速变化的唯一来源。
高速车床密集地用于木工,金属纺丝,并进行抛光操作。

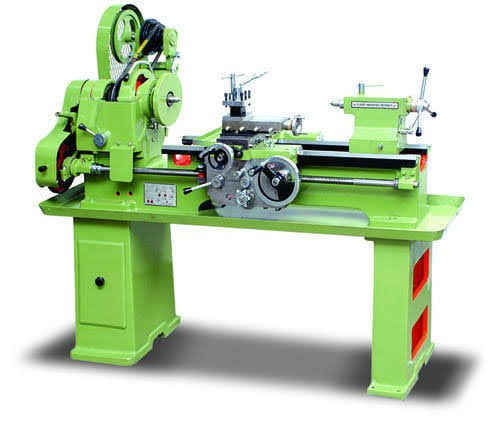

机床:
工具室车床是一个现代化的发动机车床,配备了所有必要的配件,为精确的工具室工作。它最适合生产小型工具,模具,量具等。
它是一种齿轮头驱动的机器,在主轴转速和进给量方面有相当大的波动。它的速度可以从非常低的速度到非常高的速度,高达2500转/分钟。
台式车床:
台式车床是一种集发动机车床和高速车床所有部件于一体的小型车床。
它安装在工作台上,用于做小精密和轻的工作。
专用车床机床:
专用车床用于执行普通车床无法完成的特定特殊任务。专用车床有以下几种:
缺口床车床:
在缺口床车床上,在床身上方靠近主轴箱的地方有一个缺口,用于处理有法兰或其他突出部件的工作。
床上通常有一个可拆卸的部分,这样在不需要的时候就可以插入。
轮式车床
轮毂车床是一种专用车床,用于机车车轮的轴颈加工和胎面车削。
车床机床:
T型车床是一种具有T形床身的机器,用于航空航天工业,用于加工喷气发动机的转子。
自动车床:
自动车床顾名思义就是完成工作所需的全部工作和作业搬运动作自动完成的机器。
它们是重型的,大规模生产的,高速运转的机器。

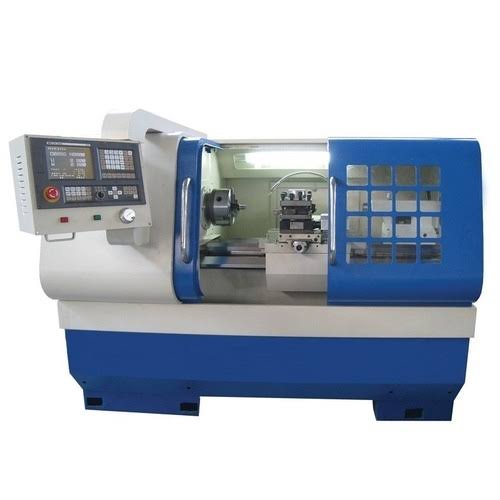

数控车床:
计算机数字控制(CNC)是车床的最先进形式。与其他类型的车床相比,数控车床生产最精确的产品。
在这台机器上,程序被输入控制车床整体工作的计算机系统。
用于大规模生产。操作这台机器需要半熟练工人。
车床的不同操作:
以下不同类型的车床操作是:
- 将操作
- 锥形转
- 肩膀转
- 面对操作
- 螺纹切割操作
- 分开操作
- 倒角操作
- 滚花操作
- 钻井作业
- 无聊的操作
- 反钻孔作业
- 沉沉作业及
- 铰孔操作
让我们开始逐个讨论:

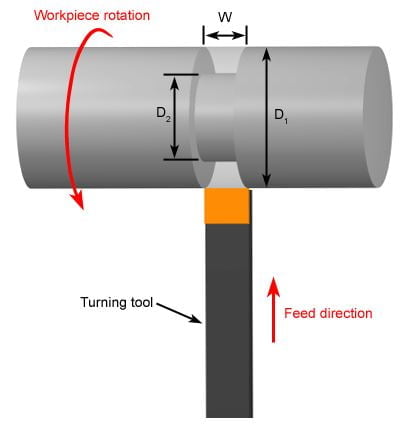

将操作:
车削是车床上最常见的操作。车削是一种机械加工操作,通过去除工件外径上的多余材料来减小工件的直径,工件的外径通常是圆柱形或锥形的.
车削操作可使金属表面光洁度良好。
车削操作的各种类型有:

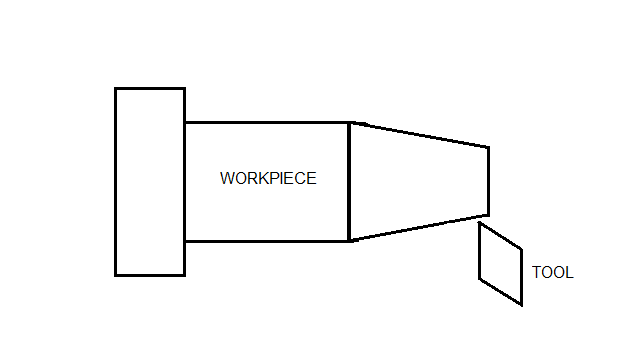

锥形车削操作:
锥形车削是一种加工过程,其中圆柱工作被加工成一个圆锥表面。在锥度车削过程中,会产生锥形部件。
的锥度车削的各种方法是:
- 复合休息法
- 尾座的方法。
- 锥度车削法
- 表单工具方法。
让我们简单地讨论一下每种方法:
锥度车削连接方法:
在锥度车削连接方法中,滑道倾斜的角度等于组件的锥度角,使鞍座自动倾斜,当鞍座在滑道上移动时,它产生一个锥度组件。
特点:
- 它既可以用于内部操作,也可以用于外部操作。
- 精度可达0.1度。
- 可生产的最大锥度角为8度。
- 元件一次最大锥度长度为235mm。
复合休息法:
在复合休息方法中,复合休息旋转的角度等于组件上所需的锥度角。这种方法可以产生任意锥度角,并且可以进行内、外锥度车削操作。
尾座的方法:
该方法用于只生产外部锥形.在这种方法中,尾座从其中间位置移动到床的一侧,这使得工件相对于车床轴和进料倾斜。
因此,当刀具移动时,它以与轴的角度切割工件,形成锥度。
表单工具方法:
表单工具方法用于只生产外部锥形。成型刀具法是一种刀具形状与要生产的零件形状相同的方法。无论工具的角度是多少,都可以在组件上产生。
零件上的精度取决于工具上的精度。它主要是用于倒角作业。

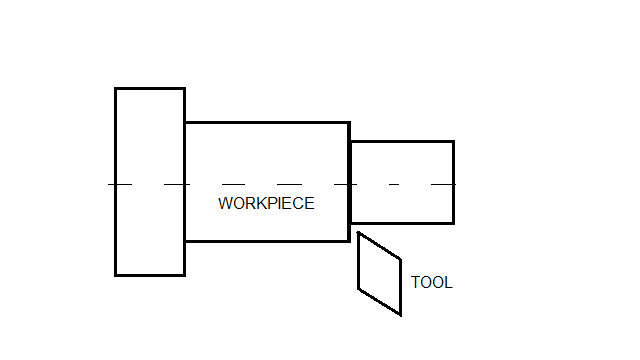

转肩操作:
凸肩车削用于需要在工件上车削多个直径的情况。形成从一个直径到另一个直径阶梯的表面称为肩面。
有四种类型的肩膀:
- 广场
- 斜切的
- 半径和
- 削弱。
用右切工具做方肩。

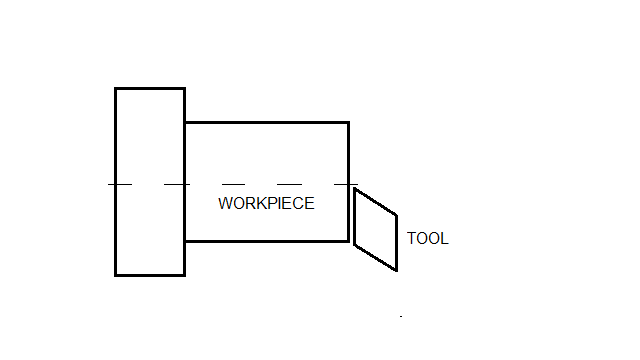

面对操作:
面加工是指工件的末端由与工件旋转轴成直角的刀具加工的过程。
面加工通常是工件生产中的第一道工序,也往往是最后一道工序。我们可以把它和短语“end -up”联系起来,这样可以帮助我们记住它的顺序。
螺纹切割操作:
螺纹切削是按要求在工件的内表面和外表面切割螺纹的一种操作。
在螺纹切割操作中,只给出了自动进给。
螺纹切削操作所需的自动进给是通过使用丝杠和进给齿轮箱.
127齿齿轮用于在发动机车床上生产公制螺纹。
为了在工作中得到不同的螺纹螺距,必须改变丝杠的进给。
工作速度:螺纹作业速度高达1/4th车削过程中的工作速度。

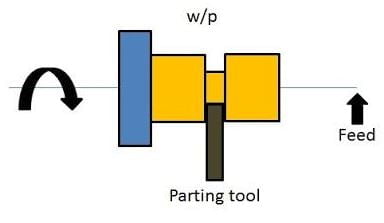

分离操作:
分型是在母材上进行深凹槽,以从母材上去除特定部分,从而将工件分成两个或多个部分的操作。

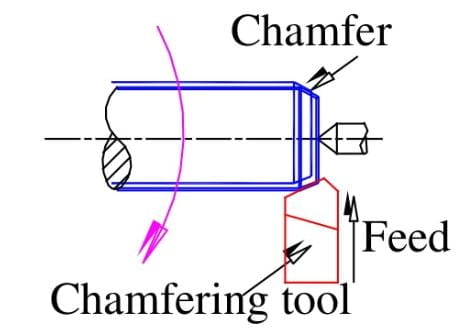

倒角操作:
倒角是对工件的末端进行倒角的操作。倒角用于:
- 更好看。
- 使螺母能在螺纹工件上自由通过。
- 去除毛刺
- 保护工件末端不受损坏。
倒角通常在滚花、螺纹切削后进行等……

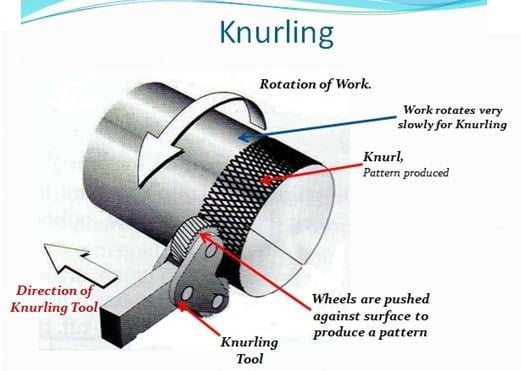

滚花操作:
利用滚花工具在工件表面压出菱形规则图案,使工件表面粗糙的过程称为滚花操作。
滚花是在一个较低的速度而且使用了大量的石油。滚花提供了一个有效夹持面用手操作工件时,防止工件滑动。

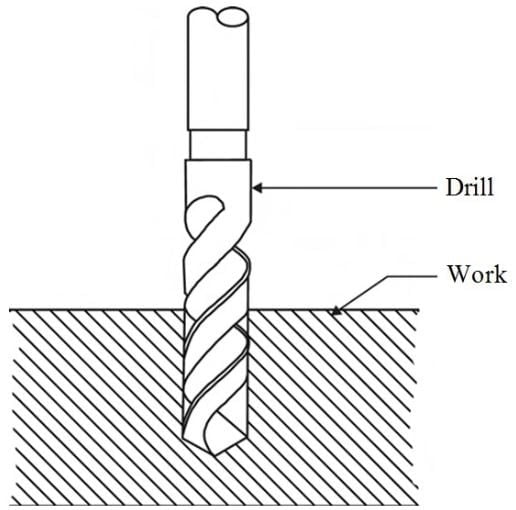

钻井操作:
钻孔作业是一种机械加工作业用于从工件上除去材料钻头,这是举行固定在尾架。最后在工件上创建一个洞。
钻头一般由高速钢和碳钢制成。

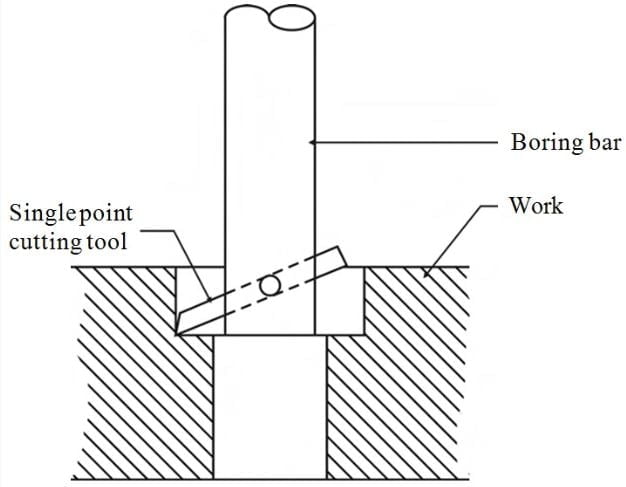

无聊的操作:
镗孔是一种内车削操作,用于将现有孔扩大一定数量。
可以进一步划分为:
锪孔:
轮廓镗削是一种内车削操作,用于扩大孔的末端。
穿孔:
反沉是对孔的末端进行锥形扩大的操作。它需要一个大尺寸的钻头,然后需要的孔。
铰孔操作:
它是在钻孔后进行的机械加工过程使内孔的直径非常精确.这个操作有助于从已经钻过的孔中去除非常少量的材料。
车床机器操作视频:
现在我们将学习车床规格,
机床规格:
为了详细说明车床应包括以下参数:
- 两个中心之间的长度
- 中心高度
- 在床上摆动直径
- 最大棒材直径
- 尾座套筒行程
- 米制螺纹螺距
- 丝杠螺距
- 电机马力和转速
- 运输尺寸:(长x宽x高x重)。
a)两个中心之间的长度:
它是测量车床中心之间可以固定的工件的最大长度。
b)中心高度:
车床轴与床身之间的距离称为中心高度。
c)过床摆径:
它是我们能在车床上车削而不撞到床身的工件的最大直径。
d)最大棒材直径:
它是工件的最大直径,可以通过孔在主轴箱。
车床规格的其他因素有:
- 尾座套筒行程。
- 米制螺纹间距。
- 导螺杆。
- 电机马力和转速。
- 运输尺寸:(长x宽x高x重)。
车床应用:
车床的以下应用:
- 金属加工操作,
- 金属旋压,
- 热喷涂,
- 在汽车工业中主要在曲轴、木材车削、玻璃车削操作中,用于形成螺纹,也用于零件的回收等等。
一个数控车床发现广泛的使用在几个任务正在执行的各个行业,如:
- 纺织
- 发电
- 国防
- 医疗
- 塑料
- 航空航天
- 汽车
- 汽车行业。
车床的优点:
车床有许多优点,其中一些是:
- 该车床是高质量产品。
- 它有很高的速度。
- 它还节省时间和
- 节省金钱
1.高质量的产品:车床,特别是数控车床,生产最终产品用高质量的.
2.高速度:在车床上的加工可以以非常高的速度进行,特别是在自动和数控车床上。
3.节省时间:车床由于其广泛的高速和高精度节省了大量的时间,从而提高了产量。
4.省钱:车床有助于降低机加工成本,因为更少的运营商都是加工所必需的。
车床的缺点:
车床有一些缺点还有一些是:
- 初始成本非常高。
- 初始安装所需的高技能工人。
- 数控机床不能用于小型生产。
这是关于车床的定义,介绍,零件,类型,应用,优点,缺点和[PDF注释]。
