刨床:定义，零件，工作原理，类型，操作，优点，应用[注释& PDF]

在这篇刨床文章中，我们将研究定义，部件，工作，类型，操作，优点，缺点和应用。

注:在文章的最后，你可以下载Planer Machine的PDF。

现在让我们先从引言开始，

龙门刨床简介:

刨机的原理是刀具-工件相对运动的概念。刀具或工件的往复运动和缓慢、间歇的横向进给运动通过快速直线切削运动传递给工件或刀具。

在刨板机上完成的所有操作都可以在刨板机上完成。行程长度，更大的尺寸和更高的刚性使规划机器能够在大型工作和其长表面上做更多的重型工作。

它用a生成平面和平面单点刀具．与刨床相比，刨床大而笨重刨机．刨床可以加工重型工件，这是无法在刨床表面上完成的。

龙门刨床定义:

刨床是一种将不需要的材料从工件上切割下来，在工件上产生平整表面的机器。与塑形机不同，在这台机器中，可以设置多个工具并执行操作。

现在让我们来看看刨床的结构或零件，

刨床零件:

刨床的以下结构或主要部件是:

床上
立柱或外壳
表格
横梁
工具头
开车
进刀机构

床:

刨床的床身，有类似于盒式铸件的十字形凸肋它的重量很重，体积很大，还可以支撑机器的立柱和运动部件。

床一般做得比桌子长，几乎是长度的两倍。这样整个桌子的长度都可以穿过它。为了支撑工作台，可以在非常大的机器上安装导轨。

导轨应水平并相互平行。导轨是适当润滑的，为了确保现代机器中润滑剂的持续和充足供应，在压力下将油泵入导轨的不同部分。

柱或壳:

这些外壳也被称为柱子，像垂直结构一样放置在床的每一边，并连接到床的两侧。他们是高度机械化的，以继续由于切割严重的力量。

横轨可作上下滑动，以适应不同高度的工作，对每个壳体的正面进行精密加工，提供精密的方式。

两个侧工具头也滑动在它上面。刨床外壳包括横轨升降螺钉，刀头的垂直和横向进给螺钉，横轨的平衡重量。

刨床螺钉可手动或电动操作。

表:

刨床工作台支撑工件，并沿床身方向往复运动。刨床工作台是一个沉重的矩形铸件，在工作台的整个长度上有t型槽，以便工作和工作保持装置附着在上面。

最后，留下一个空心空间，作为收集芯片的载体。工作也可以放在刨床的槽上。

工作台由一个单一的铸件组成，但它被刨床的工作台分开，有两个独立的工作台安装在床道上。

液压缓冲器附加到床的末端，以防止桌子溢出，这将起到缓冲作用。如果工作台溢出，在工作台底部用螺栓固定的大型切削工具将在一块可更换的块上深深地切割，该块吸收移动工作台的动能。

横梁:

Crossrail是连接两个壳体的铸件。横杠为机器提供刚性。它占据了外壳的表面，可以通过手动、液压装置在该位置夹紧。

横杠夹紧时应保持绝对平行于桌子的顶部表面，即无论其位置如何，它必须是水平的。

安装两个工具头，称为导轨头。它有用于刀头垂直和交叉进给的螺钉和用于提升导轨的螺钉。刨床螺钉可手动或电动操作。

工具头:

刀头是装配在刀座上的部件，刀座上装有刀架。刀架附在刀头上，使刀具力在刀台上和刀台之间提升。

刀具的切削刃将被保存作为损坏，并允许自动供应功能没有侵入。

它有鞍座，旋转底座，垂直滑块，挡板，挡板盒，挡板块，刀架，下进给螺丝，挡板，夹紧螺栓，挡板旋转销，工具的横向和向下进给机构。

驱动进给机构:

刀头的进给机构是通过手动力横向或纵向进给。驱动机构位于工作台下方，电机驱动位于刨床一侧。

刨床的尺寸是由行程的最大长度来规定的，它也由可以加工的最大矩形尺寸来规定。

现在我们学习刨床的工作原理，

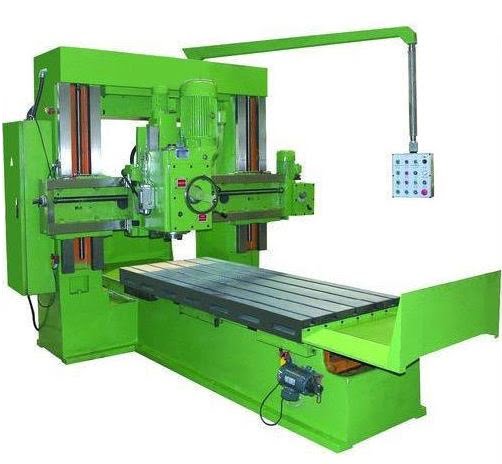

龙门刨床工作原理:

工作台可移动，机床刀头处于静止位置。工件固定在工作台上

单点刀具连接在刀头上，现在我们打开机器，这意味着机器电源供应，工作台向前移动。

因此，它切割材料，它被称为切割行程。工作台向下移动，没有切割材料，因此这被称为回程。该过程将继续，除非您更换电源或其他。

刨床工作视频:

刨床机构:

运动学及其机理包括将电机的旋转转化为工作台的往复运动和工具的横向运动。

工作台的往复运动，使切削运动的工作，是由一个齿条齿轮机制．齿条安装在工作台上，齿轮安装在变速箱的输出轴上。

切削块通过螺钉-螺母系统固定刀具，刀具沿导轨水平移动，导轨再次通过不同的螺钉-螺母副上下移动。

的腰带可作为驱动往复工作台。较大滑轮上的较大接触弧用于驱动工作台。

在切割行程中需要更大的功率和更少的速度，并通过将交叉带与一个更大直径的皮带轮连接在轴上完成。

来自轴的动力通过小齿轮P和正齿轮传递。

现在来看类型，

刨床类型:

刨床有五种不同的类型:

双壳刨床
坑式刨床
开边机
边刨机和
分离式龙门刨床

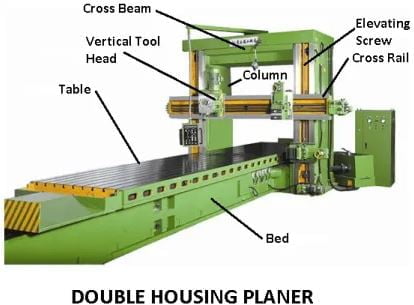

龙门刨床:

大多数车间使用双壳体刨床。双壳体刨床有一个长而重的底座，上面有精密加工的导轨，工作台可在导轨上往复运动。床的长度大于桌子长度的两倍。

两个垂直的壳体安装在一个壳体上:每边一个，这些由一个交叉构件连接在顶部。它有一个水平的横轨，携带两个工具头滑过机器外壳的垂直面。

工具头由手或动力在十字或垂直方向上移动，进行进给操作。双壳刨床是一种高速、重型、刚性的机床。

它具有很高的表面光洁度。工件安装在工作台上，工作台往复运动，同时刀具被固定在机床框架上。它可以进行深度切削，并可在短时间内完成重进给工作。工具是文具，工作是移动的。使用更重、更强、更大的工具。

在整个行程切削和回程中，速度是均匀的。双壳刨床消耗功率150马力，双壳拥有大的占地面积。

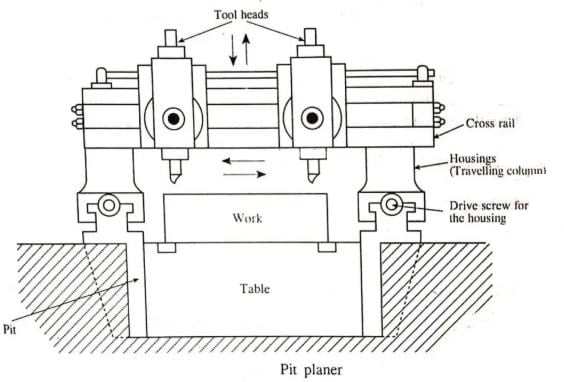

坑刨机:

坑刨床有一个巨大的结构，其中表是保持在一个坑和保持静止。交叉轨道在安装在桌子两侧的水平轨道上往复。

刨床的工作台与地面平齐，因此可以装载较重的工作。它有两个工具头，这些可以水平和垂直移动，有进给。通过电机，驱动螺杆驱动立柱。

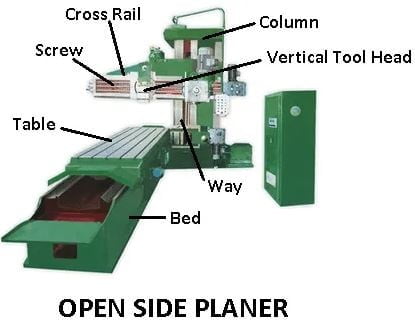

开式刨床:

底座一侧的一个外壳附着或夹紧在其上，桌子上的横轨在其上移动。

开边刨床有三个刀头安装在机器上。单个壳体将承担全部载荷，因此它应具有刚性和鲁棒性，以面对力。

它可以在承载刀头的垂直方向上沿机壳导轨滑动。

刨边机:

边缘刨床也称为平板刨床，用于在不同的应用和造船工业中对压力容器使用的钢板的边缘进行斜角和磨方。

工作台可以容纳静止不动的工件。工件可以用气动夹具固定。安装在车架上的工具头沿两条水平导轨移动。

分离式龙门刨床

分台刨床在床上有两个工作台，可以单独往复，也可以联合往复。这将节省你设置工作时的空闲时间。

分体式刨床主要适用于大批量生产的工作，可以机床是做同一件工作，工作在一个工作台上装载，另一部分可以往复刀具进行精加工。

完成工作可以在停止工作台后，通过将工作台移到末端弹出已完成的工作。重的和大的工件被夹在一起，因此由工具进行往复运动。

现在我们将学习优点、缺点和应用。

龙门刨床优点:

刨床的优点如下:

它有更高的准确性，
表面光洁度好，
一个以上的刀具可以同时在工件上工作
需要低维护。

龙门刨床缺点:

刨床的以下缺点如下:

这台机器的价格偏高。
电力消耗相当大。
所需要的熟练工人。
只使用工具单点。

刨床用途:

刨床的以下应用如下:

刨床用于工件表面的刨平。
切割棱角曲面是其主要应用之一。
切割槽槽。
