机车锅炉:定义、部件、工作原理、优点、应用[Notes & PDF]

今天我们将详细学习机车锅炉的定义、结构或主要部件、工作原理、优缺点和应用。

注:您可以在文章末尾下载本文的PDF格式。

顾名思义，它主要用于机车，尽管它也可以用作固定锅炉。它结构紧凑，流水产量高。

现在进入我们的主要话题定义，

机车锅炉

机车锅炉是一种多管锅炉，它有一个水平的汽包轴。机车锅炉的循环是自然的，也是中压锅炉，通风是人工的，强制循环的，移动的，固体燃料燃烧的火管锅炉。

这是一个外置消防锅炉，它有一个大的消防空间。机车锅炉由一个水平壳体组成，该壳体由若干消防管组成。

燃料在这里燃烧，烟道气穿过另一侧的壳体，有一个桩式机车锅炉。它没有烟囱，在另一边有烟囱，烟气通过木桩排出。

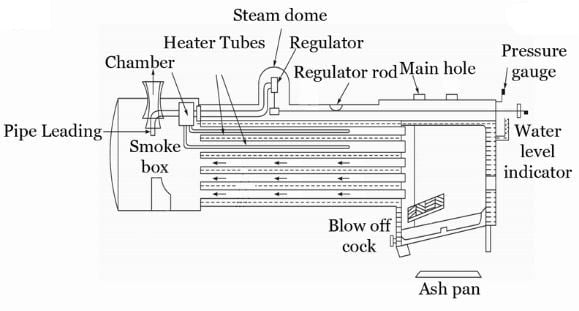

机车锅炉主要部件或结构:

机车锅炉由以下主要部件组成：

管
排水道
灰锅
草案
隔膜
堆栈
通风管
烟箱
安全阀
砖拱
水位指示器

烟道或管子:

机车锅炉的很大一部分是由烟道或管子组成的。烟道是锅炉受热面的最大部分。管子是由碳钼钢，18-8铬镍钢．

烟道在很大程度上影响锅炉的寿命，这就是为什么它是机车的寿命，因此，正确安装和维护它们是非常必要的。

排水道:

炉栅是由一组在火箱底部的平行杆组成，用来储存燃料。它是由铸铁由3-4小节组成。

它们的末端由一个框架支撑，并由杆子连接到一个杠杆上，杠杆可以前后移动，以机架杆，并将灰烬和炉渣从火中摇出。

灰锅:

灰盘悬挂在火盆下面，用来接灰和搬运灰。落在炉排之间的煤也可以用灰盘来纠正。它们是由薄钢制成的。

烟灰缸的纵向截面通常用于放置在发动机轴之间的火箱中。它的每一端都有一个顶部铰接的阻尼器，该阻尼器可以打开并设置在任何所需的位置，以调节流向火的空气。

这是相当重要的，阻尼器应在良好的状态，以便空气进入档案可能被调节。在灰盘中的总通畅的空气开口不需要超过总管面积。

草案:

通风装置从汽缸的排气蒸汽中获得做这项工作的动力。它所做的工作包括通过灰盘、格栅、火、防火门和其他开口吸入空气，然后通过锅炉的烟道将燃烧的气体吸入前端继续其工作。

烟盒内的压力必须保持小于大气压力。大气和烟囱之间的压力差称为通风。

隔膜:

膜片或偏转板是一个铁板，倾斜地放置在烟道前端的一部分上，在进入烟囱之前将烟道气体向下偏转，从而在很大程度上平衡不同烟道中的气流。

这种偏转板可以根据需要调整，使气体偏转或多或少。

栈:

堆栈是前端最重要的特性之一。人们使用了许多不同形式和比例的烟囱，但目前在很大程度上使用的只有两种类型，即直烟囱和锥形烟囱。

通风管道:

牵伸管用于增加牵伸，可单独使用或多个使用，并根据需要升高或降低。

烟盒及前端布置:

前端这个术语是指锅炉在前管板以外的所有部分，包括锅炉的圆柱形壳体和其中包含的所有部件，如蒸汽或分支管、排气喷嘴、网、隔膜和通风

安全阀门:

目前普遍的做法是在每台机车锅炉上至少安装两个弹出式安全阀。在间隙允许的小型机车上，安全阀安装在圆顶盖上。

在大型机车上，由于穹顶的可用高度有限，安全阀通常安装在单独的转塔上。当高度限制不允许使用转塔时，安全阀可以直接拧入锅炉顶部。

砖拱:

砖拱是放置在火箱中的一种安排，以达到更好的燃烧效果，并确保热气体在通过管道时更均匀地分布。

火箱的纵断面装有砖拱，操作方法非常简单。它是燃烧产物与空气的混合器，也是火的辐射热和逸出气体的反射器。

它保持在一个非常高的温度，在这种情况下，当空气和气体接触到它，并使它们回到狭窄的开口。

这个动作，保持足够高的温度燃烧与尽可能少的空气量。

水位指示器:

水位指示器用于指示锅炉内的水位，并使水保持在一个恒定的水平，因为蒸汽的产生主要取决于水量。

如果水位低于正常水平，则操作人员将从水库抽水。

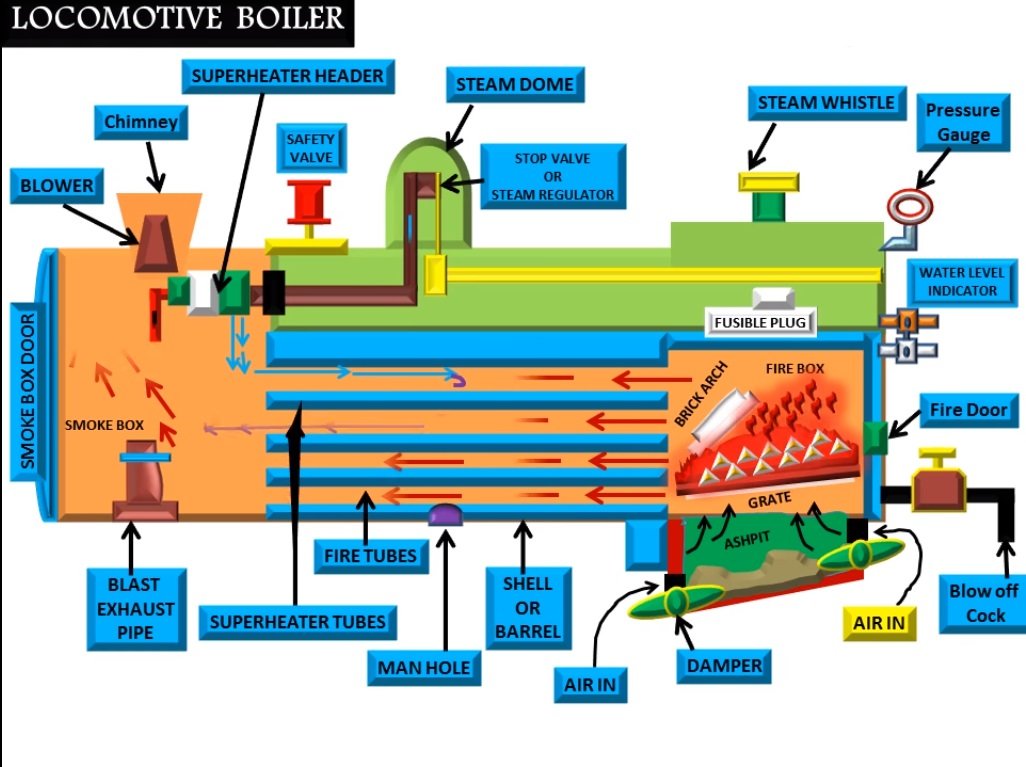

机车锅炉工作原理:

机车锅炉由一个圆柱形的筒体组成，筒体一端有一个矩形的盒子，另一端有一个烟箱。煤通过火箱底部的大炉上的火孔引入。

由于煤燃烧而产生的热气体被一个拱形的防火砖偏转，因此，火箱的墙壁可以得到适当的加热。

除了火洞和位于火箱下方的灰坑外，火箱完全被水包围，火箱的前后两端都装有阻尼器。

这些阻尼器控制着通向大烟囱的气流。热气体通过一系列的火管从火盒移动到烟盒，并通过烟囱排放到大气中。

消防管被放置在桶内。这些管子有的直径较大，有的直径较小。过热器管放置在直径较大的消防管内。

热气体的热值通过加热火管表面传递到水中。产生的蒸汽被收集在水面上。一个被称为蒸汽圆顶的圆顶室安装在桶的上部，从那里流通过蒸汽管道进入室。

它通过过热器管并返回过热蒸汽室，从过热蒸汽室通过管道被引导到汽缸，每个汽缸一个。

锅炉本身以非常高的速度移动从每小时60公里到每小时70公里。

所以这个木桩上总是有空气流动如果你用伯努利定理你会发现一个温度下降在这个格栅之间有一个很大的压降。

由于流体压降发生移动，因此在这种锅炉中不需要烟囱。

机车锅炉视频:

机车锅炉的优点:

以下机车锅炉的优点是:

高蒸汽容量
施工成本低
便携性很容易。
安装成本低
设计紧凑。

机车锅炉的缺点:

以下机车锅炉的缺点是:

腐蚀和水垢形成的可能性
部分零件不易清洗
大块零件需要支撑
它不能承载产生过热和损坏的过载。

机车锅炉的应用:

的机车锅炉应用于各种场合它们的一些应用是:

铁路，公路碾压机。
农田
锯木厂和
文具电源服务。

参考文献[外部来源]:

本文对机车锅炉进行了详细的研究。如果你想阅读其他不同类型的锅炉，只要搜索它。在此之前，如果这篇文章对你有帮助，请与你的朋友和家人分享。谢谢你的阅读。
